在光学设计中，ISO元件制图工具是Zemax OpticStudio的重要功能之一。它允许设计师创建和管理具有特定特性的ISO元件，这些元件在光学系统中起着关键作用。ISO元件通常用于描述具有均匀光学特性的材料或组件，例如透镜、光纤和光学涂层。本文将深入探讨如何使用ISO元件制图工具，包括其基本功能、操作步骤以及在实际光学设计中的应用实例。

　　一、ISO元件制图工具概述

　　ISO元件制图工具提供了一种直观的方法来创建和编辑ISO元件。设计师可以通过该工具定义元件的几何形状、材料属性和光学特性。这些元件可以在光学系统中用于模拟光线传播、散射和反射等现象。

　　1. **功能特点**

　　- **几何形状定义**：用户可以根据需要创建各种几何形状，包括平面、球面和柱面等。

　　- **材料属性设置**：可以为每个元件定义折射率、吸收率和散射特性等。

　　- **光学特性模拟**：支持多种光学特性的模拟，包括反射、透射和散射。

　　二、操作步骤

　　以下是使用ISO元件制图工具的基本步骤：

　　1. **打开OpticStudio**

　　启动Zemax OpticStudio并打开一个新的或现有的光学设计文件。

　　2. **访问ISO元件制图工具**

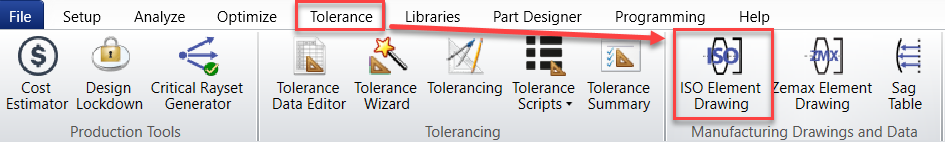

　　在菜单栏中选择“工具”选项，然后找到“ISO元件制图工具”。点击进入该工具界面。

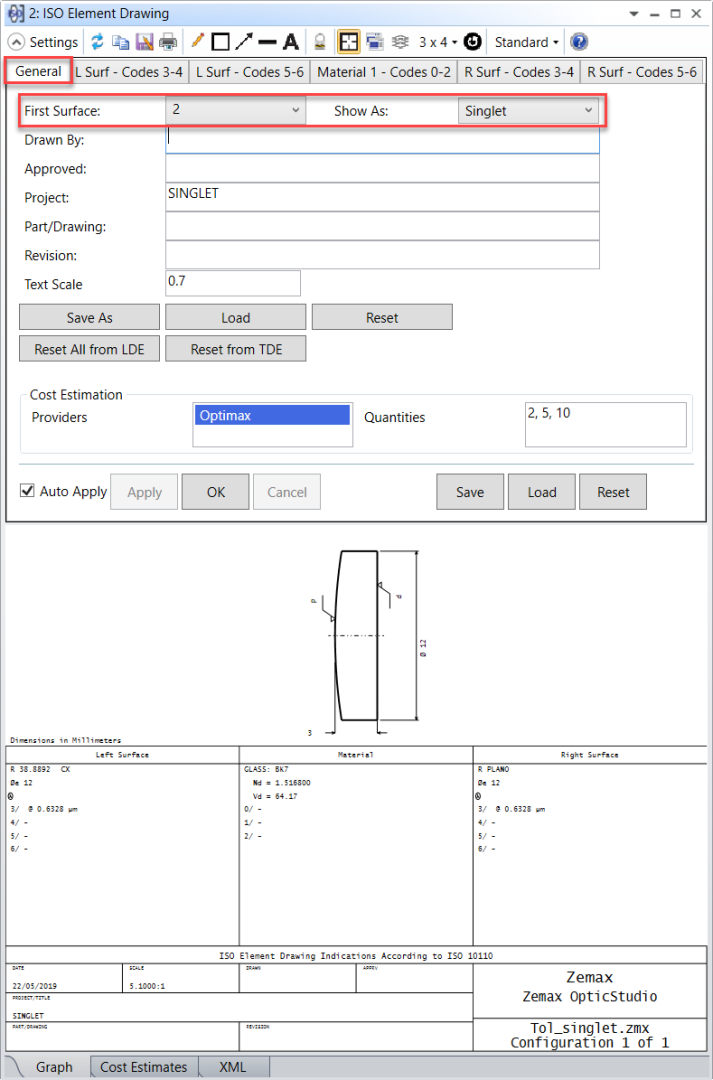

　　3. **创建新的ISO元件**

　　在ISO元件制图工具中，选择“新建”选项。系统将提示用户选择元件的几何形状。可以选择球面、平面或其他形状。

　　4. **定义几何形状**

　　根据所选的几何形状，输入相关参数，如半径、厚度和位置等。确保这些参数符合设计要求。

　　5. **设置材料属性**

　　在材料属性设置中，输入元件的折射率、吸收率和散射特性等。可以选择内置材料或自定义材料。

　　6. **调整光学特性**

　　根据设计需求，调整元件的光学特性，包括反射率和透射率等。可以使用内置的光学特性库或手动输入数据。

　　7. **保存和应用元件**

　　完成设置后，保存ISO元件并将其应用于光学系统中。用户可以在系统中查看元件的效果，并进行进一步的调整。

　　三、应用实例

　　为了更好地理解ISO元件制图工具的应用，以下是一个具体的实例：

　　1. **设计一个透镜**

　　假设我们需要设计一个简单的透镜。首先，打开ISO元件制图工具并选择“球面”作为几何形状。输入透镜的半径和厚度，设置折射率为1.5（例如，玻璃材料）。

　　2. **设置光学特性**

　　在光学特性设置中，输入透镜的反射率和透射率。可以选择使用内置的光学特性库，确保透镜的反射率在可接受的范围内。

　　3. **应用透镜到光学系统**

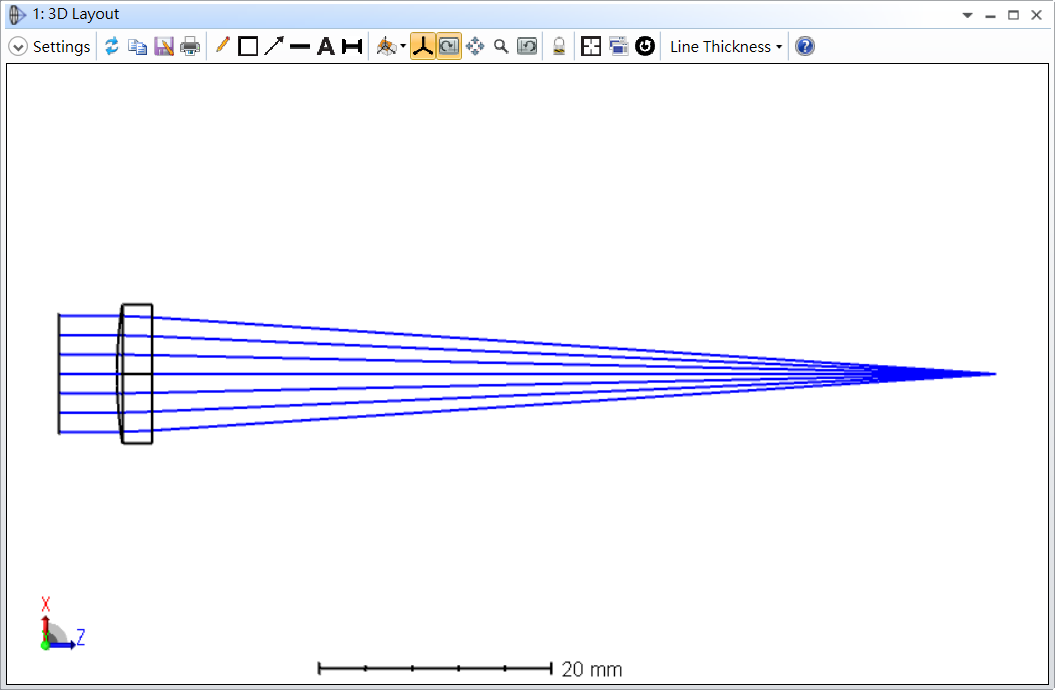

　　将创建的透镜应用到光学系统中，并使用光线追踪功能验证透镜的效果。观察光线通过透镜后的聚焦情况，确保设计符合预期。

　　4. **调整和优化**

　　根据光线追踪结果，可能需要对透镜的参数进行调整。可以返回ISO元件制图工具，修改几何形状、材料属性或光学特性，直到达到最佳效果。

　　四、总结

　　ISO元件制图工具是Zemax OpticStudio中一个强大且灵活的功能，能够帮助光学设计师高效地创建和管理ISO元件。通过简单的操作步骤，用户可以定义元件的几何形状、材料属性和光学特性，从而在光学系统中模拟各种光学现象。无论是设计透镜、光纤还是其他光学组件，ISO元件制图工具都能为设计师提供强有力的支持。通过实践和应用，设计师可以更好地掌握该工具，提高光学设计的效率和准确性。
