在光学设计中，渐变折射率（GRIN）材料因其独特的光学性能，广泛应用于各种光学系统中。Zemax OpticStudio作为领先的光学设计软件，提供了强大的工具和功能，帮助设计师高效地模拟和优化渐变折射率材料的光学系统。本文将详细介绍Zemax怎么操作渐变折射率？Zemax渐变因子设置，帮助用户全面掌握在Zemax中处理GRIN材料的技巧。
一、Zemax怎么操作渐变折射率？
在Zemax中操作渐变折射率材料，主要涉及定义材料的折射率随空间的变化。以下是具体的操作步骤：
创建或编辑材料
打开材料管理器：启动Zemax OpticStudio，导航到顶部菜单栏，点击“材料”选项，然后选择“材料库”。新建材料：在材料库中，点击“新建”按钮，创建一个新的材料条目。为新材料命名，例如“GRIN_Lens”。
选择折射率类型：在新材料的属性窗口中，选择“折射率”类型为“径向渐变（Radial Gradient）”或“轴向渐变（Axial Gradient）”，具体取决于设计需求。
设置折射率公式：根据材料的实际折射率分布，输入相应的数学公式。例如，对于径向渐变，可以使用以下公式： n(r)=n0(1−g⋅r2)n(r) = n_0 \left(1 - g \cdot r^2\right)n(r)=n0 (1−g⋅r2) 其中，n(r)n(r)n(r)为半径rrr处的折射率，n0n_0n0 为中心折射率，ggg为渐变因子。
输入渐变参数
中心折射率（n0n_0n0 ）：在材料属性中，输入材料的中心折射率值。
渐变因子（ggg）：输入定义折射率变化速率的参数。这个参数决定了折射率随半径的变化程度。
应用材料到光学元件
选择光学元件：在系统布局中，选择需要应用GRIN材料的光学元件，如透镜。
分配材料：在选定的光学元件属性窗口中，找到“材料”选项，选择刚刚创建的“GRIN_Lens”材料。
验证折射率分布

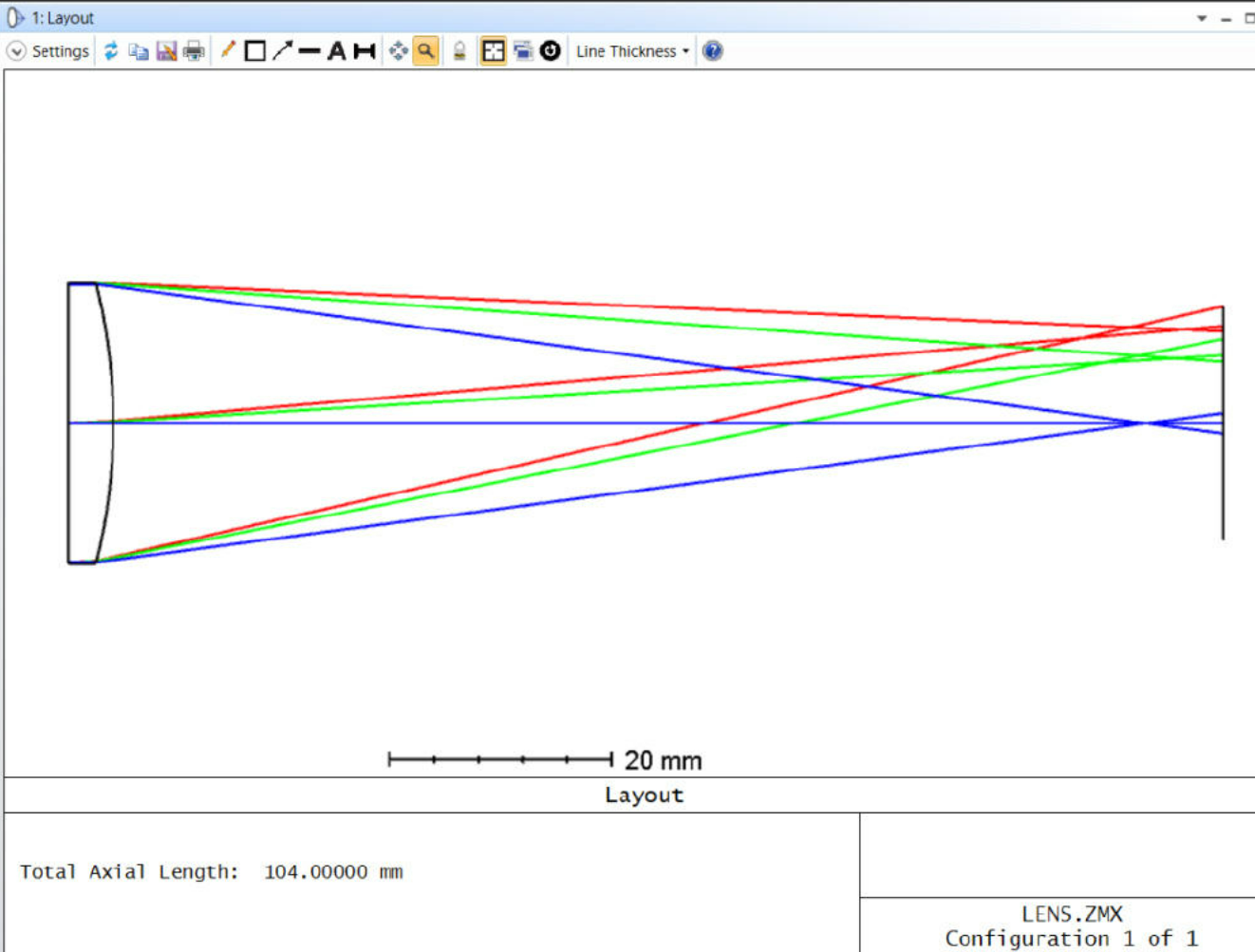

运行光线追迹：完成设置后，运行光线追迹（Ray Trace）分析，检查光线在GRIN透镜中的传播路径，确保折射率分布符合设计预期。
调整参数：根据分析结果，必要时返回材料设置，调整渐变因子或其他参数，优化光学性能。
二、Zemax渐变因子设置
渐变因子（Gradient Factor）是定义折射率变化速率的关键参数。在Zemax中正确设置渐变因子，对于实现预期的光学性能至关重要。以下是渐变因子的详细设置方法：
理解渐变因子的物理意义
渐变因子决定了折射率随空间位置的变化速率。例如，在径向渐变中，渐变因子ggg越大，折射率随半径的减少越快，反之亦然。
设置渐变因子
进入材料属性：在材料管理器中，选择已创建的GRIN材料，进入其属性设置。
输入渐变公式：在折射率定义区域，输入包含渐变因子的数学公式。例如： n(r)=n0(1−g⋅r2)n(r) = n_0 \left(1 - g \cdot r^2\right)n(r)=n0 (1−g⋅r2) 其中，ggg为渐变因子。
确定渐变因子的数值：根据光学系统的需求和材料特性，输入适当的渐变因子值。通常，渐变因子的范围在0到1之间，具体数值需通过设计迭代和光学性能验证确定。
优化渐变因子
光学性能分析：通过光线追迹和其他分析工具，评估不同渐变因子对光学系统性能的影响，如焦距、像差等。
迭代调整：根据分析结果，调整渐变因子，优化系统的光学性能，达到设计目标。
记录和管理渐变因子
保存设置：在完成渐变因子的设置和优化后，保存材料属性，确保所有更改生效。
版本控制：建议对不同渐变因子的设置进行版本控制，便于后续比较和优化。
三、优化渐变折射率系统的设计
为了确保渐变折射率光学系统的最佳性能，以下是一些优化建议：

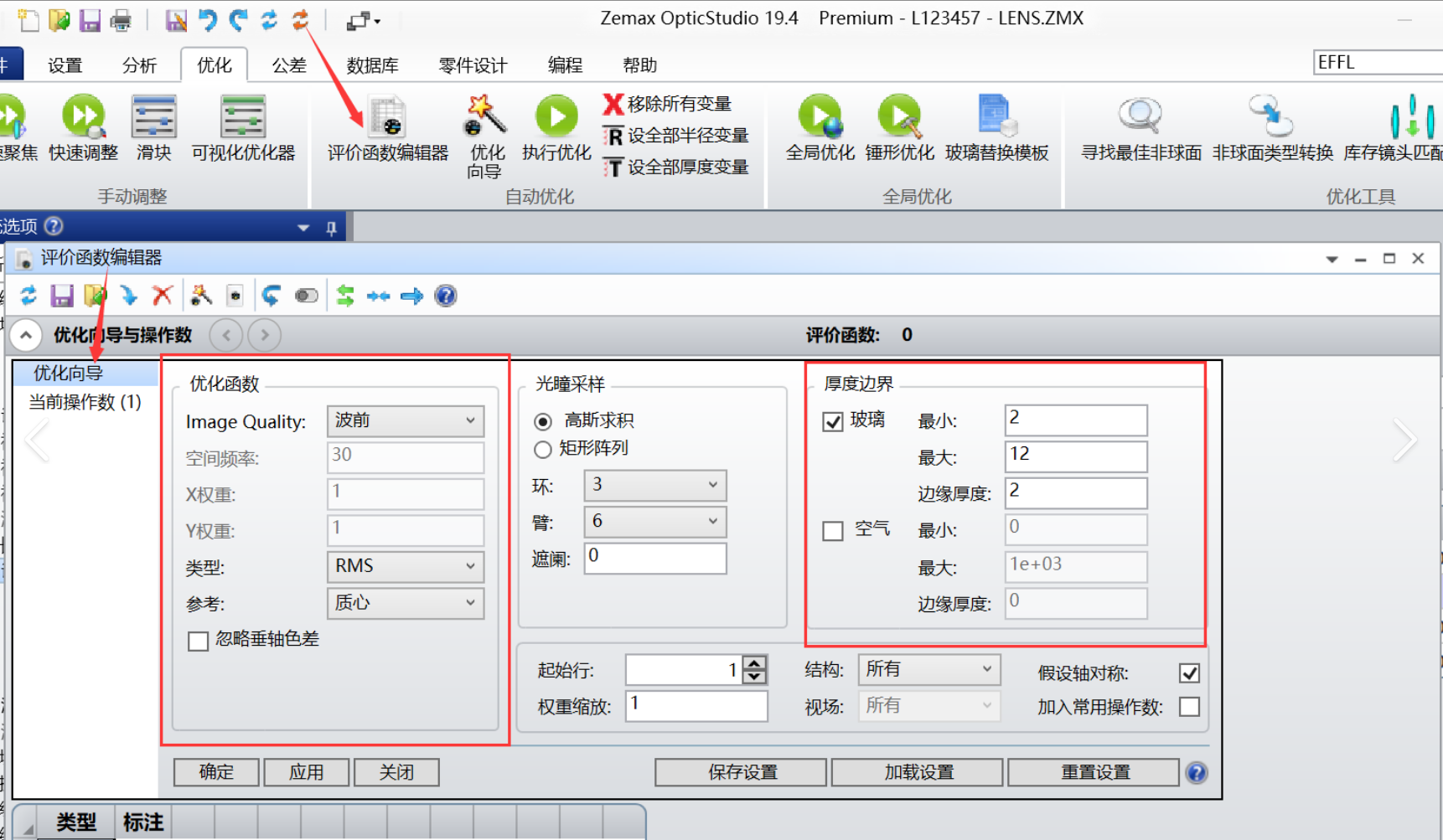

使用多目标优化
利用Zemax的多目标优化功能，同时优化多个光学性能指标，如焦距、像差、光通量等，确保系统在各个方面都达到最佳状态。
仿真与验证
通过Zemax的仿真工具，如“Spot Diagram”（光斑图）和“MTF”（调制传递函数）分析，验证GRIN透镜的光学性能，确保设计满足实际应用需求。
考虑制造工艺
在设计过程中，考虑GRIN透镜的制造工艺限制，确保设计参数在可制造范围内，避免因制造误差导致性能下降。
材料选择
选择适合的光学材料，确保其折射率范围和渐变特性符合设计要求，提升系统的整体性能和稳定性。
四、总结
通过Zemax怎么将半口径转换为最大孔径？Zemax怎么设置渐变因子的详细解析，用户可以全面掌握在Zemax中设计和优化渐变折射率光学系统的关键技术。正确操作渐变折射率材料，并合理设置渐变因子，能够显著提升光学系统的性能和效率。结合Zemax强大的优化和仿真功能，开发者能够实现高精度、稳定且高效的GRIN光学设计，满足各种复杂应用场景的需求。希望本文的介绍能帮助您更好地利用Zemax进行渐变折射率光学系统的设计与优化，提升工作效率和设计质量。
