Zemax是一款广泛用于光学设计的专业软件，它帮助光学工程师和设计师进行镜头系统的设计、优化和分析。除了光学设计功能，Zemax还提供了一些强大的数据导出选项，其中包括导出CAD文件和镜头数据。对于光学设计师来说，如何将设计好的镜头数据导出为CAD文件或其他格式的数据，是一个非常实用的功能。本文将详细介绍Zemax怎么导出CAD？Zemax怎么导出镜头数据。

一、Zemax怎么导出CAD文件？

导出CAD文件是光学设计中常见的需求，尤其是在需要与机械设计师协作时，CAD文件可以帮助他们根据光学系统的参数进行机械结构的设计。Zemax支持将光学设计导出为不同格式的CAD文件，常用的格式包括STEP和IGES文件。这些文件可以被主流的CAD软件（如SolidWorks、AutoCAD等）导入并进行进一步的加工和设计。

步骤1：准备光学设计

在Zemax中，首先需要完成镜头的设计。确保你的设计已经符合预期的光学性能，并且所有镜片、光学元素的参数设置正确。设计完成后，进入下一步的导出操作。

步骤2：选择“导出”选项

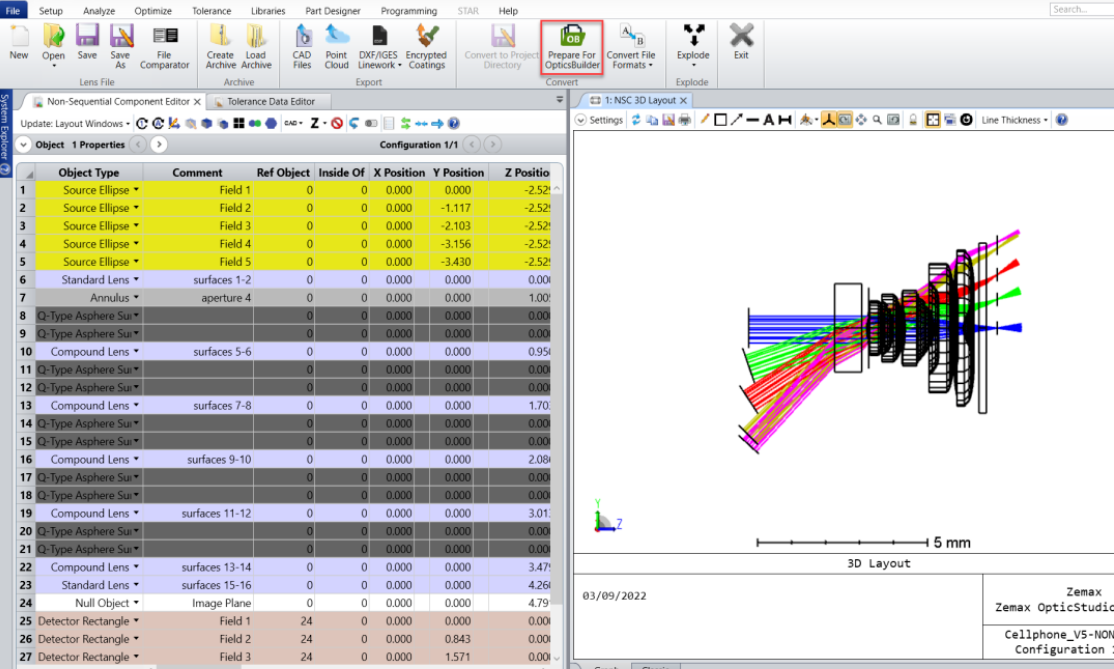

在Zemax的菜单栏中，选择“文件”>“导出”选项。根据不同的Zemax版本，你可能会看到不同的导出文件格式。通常你可以选择STEP或IGES文件格式，这两种格式都是通用的CAD格式，几乎所有的CAD软件都能识别。

步骤3：设置导出参数

在弹出的导出设置窗口中，你可以选择导出的具体选项。一般情况下，你需要设置文件的名称、保存位置以及文件格式（如STEP或IGES）。此外，如果有特殊要求，你还可以设置导出的一些详细参数，比如是否导出镜片的轮廓，或者是否需要导出光学系统的坐标系信息。

步骤4：导出文件

确认所有设置后，点击“导出”按钮，Zemax会将光学系统的数据导出为CAD文件。你可以在指定的文件夹中找到生成的CAD文件，并将其导入到CAD软件中进行后续的设计工作。

二、Zemax怎么导出镜头数据？

导出镜头数据是另一个重要的功能，尤其是当你需要与其他光学仿真软件或系统集成时。Zemax允许将镜头的各项参数导出成文本文件或其他格式的数据文件。常见的镜头数据包括镜片的厚度、曲率半径、折射率、焦距等参数。

步骤1：打开镜头文件

在Zemax中，打开你需要导出镜头数据的光学设计文件。确保你已经完成了镜头系统的设计，并且设计中的所有元素都已配置好。

步骤2：选择“导出镜头数据”选项

在Zemax的工具栏中，选择“文件”>“导出”>“导出镜头数据”。这时，Zemax会提供一个导出数据的选项窗口。在窗口中，你可以选择导出数据的格式，例如文本文件（TXT）、Excel文件（XLS）或CSV文件等。

步骤3：选择导出的数据类型

在导出镜头数据的选项中，你可以选择需要导出的具体数据类型。一般来说，Zemax支持导出镜头的几何参数、折射率、曲率、厚度等。你可以选择导出所有数据，或者只导出部分特定的数据。

步骤4：保存文件

在设置好导出参数后，点击“导出”按钮，Zemax会将镜头数据导出为你指定的格式。导出的文件可以直接用于其他光学分析软件或进行数据备份。

三、Zemax导出数据的常见问题

在导出CAD文件或镜头数据时，用户可能会遇到一些常见问题，以下是一些解决方案：

导出文件格式不兼容

如果你导出的文件在目标CAD软件中无法打开，首先确认你导出的格式是否被该软件支持。STEP和IGES文件格式是最常见的兼容格式，但有些老版本的软件可能不支持较新的文件格式。此时，可以尝试使用其他格式或更新CAD软件。

导出数据丢失

有时在导出镜头数据时，可能会出现数据丢失的情况。解决这个问题的方式是，检查导出时是否选择了正确的数据类型，并确保所有数据字段都被选中。对于复杂的光学系统，可以先通过Zemax的报告生成器查看是否所有数据项都正确，然后再进行导出。

导出后文件损坏

如果导出的文件无法打开或出现损坏，可能是导出过程中出现了错误。此时可以尝试重新导出，或者更新Zemax软件到最新版本，有时软件的旧版本可能会影响导出的稳定性。

总结

以上就是Zemax怎么导出CAD？Zemax怎么导出镜头数据的内容，Zemax作为一款强大的光学设计软件，不仅提供了高效的光学设计工具，还支持将设计结果导出为CAD文件和镜头数据，极大地方便了与其他软件的协作与集成。无论是导出光学系统的CAD文件，还是导出镜头的具体数据，Zemax都能通过简单的操作实现这一目标。掌握这些导出技巧，可以帮助光学设计师更好地与机械设计师和其他工程师协作，提高设计效率和精度。
