在光学设计中，ZEMAX是一款功能强大的光学仿真软件，广泛用于望远镜、显微镜等光学系统的设计与优化。本文将详细介绍如何在ZEMAX中设计望远镜物镜，并探讨如何在ZEMAX中将低倍显微镜放大4倍的方法。

一、ZEMAX怎么设计望远镜物镜

望远镜的物镜是其核心光学组件，决定了望远镜的成像质量和光学性能。一般来说，望远镜物镜的设计包括折射式（透镜物镜）和反射式（镜片+反射镜）的两种方案。在ZEMAX中，设计望远镜物镜的基本流程如下：

1.1确定设计参数

在开始设计之前，需要确定望远镜的基本参数，包括：

口径（Aperture）：决定了望远镜的光收集能力，通常越大越好。

焦距（Focal Length）：焦距影响放大倍率和视场范围。

视场角（Field of View）：决定望远镜的观测范围。

像差要求：是否需要色差校正、球差优化等。

1.2在ZEMAX中创建光学系统

1.打开ZEMAX，创建一个新文件。

2.在Lens Data Editor（透镜数据编辑器）中输入系统参数：

选择系统类型（System Type）为Sequential（顺序模式）。

设置Stop Surface（光圈面），通常在物镜之后。

定义入瞳直径（Aperture Diameter）以确定光学通光口径。

1.3选择物镜类型

根据设计需求，可以选择不同的物镜结构：

单透镜物镜（适用于基础望远镜）

双胶合透镜（Achromatic Doublet）：减少色差，提高成像质量

三片透镜（Apochromatic Triplet）：进一步优化色差与球差

抛物面反射镜（Parabolic Mirror）：适用于大口径天文望远镜

在Lens Data Editor中输入透镜材料、曲率半径、厚度等参数，ZEMAX会自动计算光路。

1.4进行像差优化

在设计完成初步透镜组后，可以使用Optimize（优化工具）来调整透镜参数，减少像差，提高成像质量：

使用Merit Function Editor设定优化目标，如最小光斑直径（Spot Size）、最小波前误差（Wavefront Error）。

运行Optimize进行自动优化。

查看Spot Diagram和MTF（调制传递函数），确保系统满足设计要求。

1.5进行光线追迹和仿真

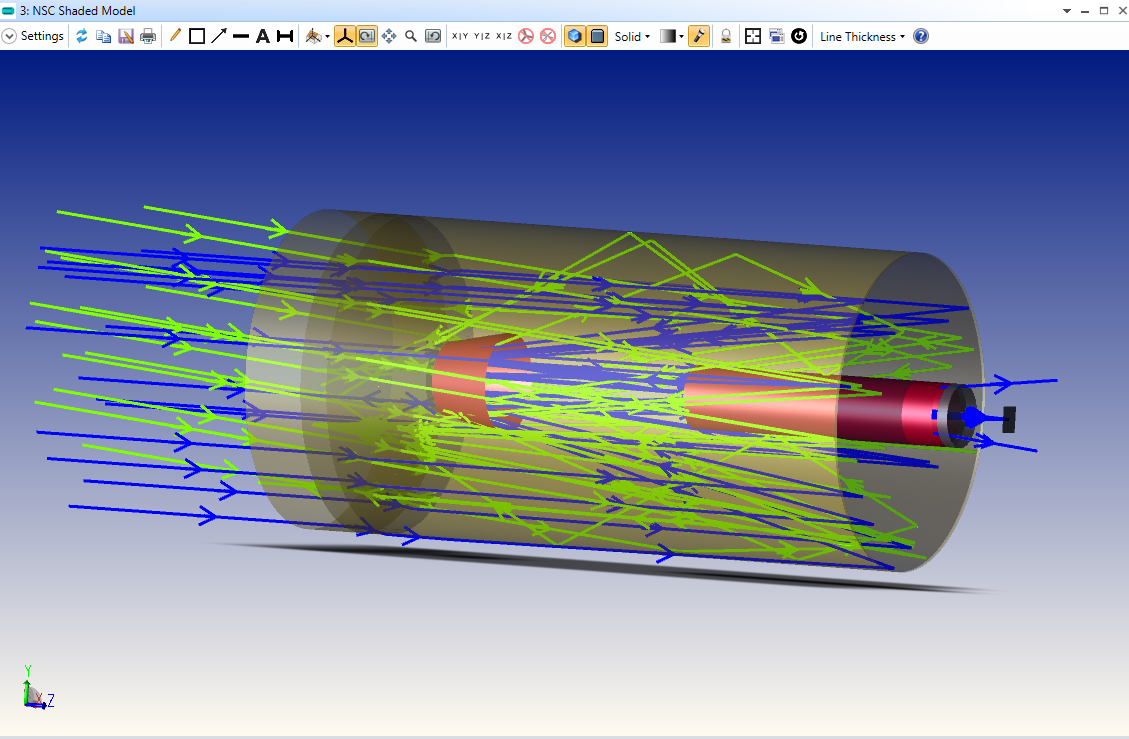

运行Ray Trace（光线追踪）观察光线传播路径。

查看Field Curvature&Distortion（场曲和畸变）以评估成像质量。

适当调整透镜材料、曲率等参数，提高系统性能。

二、ZEMAX如何将低倍显微镜放大4倍

显微镜的放大倍率主要由物镜和目镜决定。要将低倍显微镜的放大倍率提高4倍，通常有两种方法：

1.增加物镜的焦距

2.更换高倍目镜

2.1计算新的放大倍率

显微镜的总放大倍率计算公式：

Mtotal = M物镜 x M目镜

假设原始显微镜的放大倍率为10倍，我们希望提高4倍到40倍：

如果原物镜放大倍率为5×，可以更换为20×物镜。

如果原目镜放大倍率为10×，可以更换为40×目镜。

2.2在ZEMAX中修改物镜焦距

在Lens Data Editor中：

1.调整物镜焦距：

物镜的放大倍率与焦距成反比，因此减少物镜焦距可提高放大倍率。

例如，原物镜焦距为40mm，可更改为10mm以提升4倍放大倍率。

2.更换高倍目镜：

目镜焦距也影响总放大倍率，可以减少目镜焦距以提升放大率。

例如，原目镜焦距为25mm，可更改为6.25mm以实现4倍放大。

2.3优化光学系统

在ZEMAX中使用Optimize工具优化像差。

查看Spot Diagram评估光斑大小，确保放大后图像质量仍然清晰。

运行MTF分析，查看不同频率下的成像对比度。

2.4评估成像质量

像质优化：放大倍率增加后可能引入色差和球差，需要在ZEMAX中进行优化，如增加消色差透镜（Achromatic Lens）。

光线追迹：进行光线追踪，查看光线是否能高效聚焦到像面，避免成像模糊。

三、如何优化望远镜和显微镜光学系统

除了基本的望远镜和显微镜设计，还可以利用ZEMAX进行更深入的优化，使光学系统更加高效：

3.1望远镜系统优化

1.减少色差：

采用消色差透镜（Achromatic Lens），如双胶合透镜（Doublet）设计，提高成像清晰度。

2.增加抗反射涂层：

选择低反射率的透镜涂层，提高透光率，减少光损失。

3.调整物镜和目镜匹配：

物镜和目镜的焦距组合影响放大倍率，需要精细调整以获得最佳成像质量。

3.2显微镜系统优化

1.优化物镜焦距：

通过ZEMAX分析不同焦距对放大倍率的影响，选择最佳参数。

2.减少球差和彗差：

通过调整透镜材料和曲率半径，减少高倍率下的像差，提高成像质量。

3.计算数值孔径（NA）：

显微镜的数值孔径决定了分辨率，可以通过调整孔径提高成像精度。

总结

ZEMAX怎么设计望远镜物镜？ZEMAX如何将低倍显微镜放大4倍，通过本次介绍，我们了解到：

1.望远镜物镜的设计需要确定光学系统参数，选择适合的透镜结构，并在ZEMAX中进行优化和仿真。

2.提高显微镜的放大倍率可以通过调整物镜和目镜焦距，在ZEMAX中进行计算和优化，以确保放大后的图像仍然清晰。

3.进一步优化光学系统需要利用ZEMAX的优化功能，减少像差，提高成像质量。

通过合理的设计和优化，可以确保望远镜和显微镜系统的高性能，为实际应用提供可靠的光学解决方案。希望本文对你的ZEMAX光学设计有所帮助！
