Zemax是一种强大的光学设计和分析软件，广泛应用于光学系统设计、光学元件模拟和光学性能分析等领域。在光学设计过程中，添加镜片和检查透镜的几何参数，如中心厚度，通常是设计中必不可少的步骤。本文将介绍如何在Zemax中添加镜片以及如何查看透镜的中心厚度。

一、Zemax如何添加镜片

在Zemax中，镜片是光学系统设计的基础，添加镜片是建立光学系统的关键步骤之一。Zemax提供了多种方法来添加镜片，以下是添加镜片的具体步骤：

1.打开Zemax软件

启动Zemax软件，并选择适合的项目类型（如Sequential或Non-sequential）。通常，Sequential模式用于设计传统的光学系统，Non-sequential模式适用于更复杂的光学模拟，如光线跟踪和散射分析。

2.新建一个光学系统

在Zemax的主界面中，选择File>New，然后选择“Sequential”，在弹出的窗口中创建新的光学系统。

您将看到一个空白的光学系统，其中的SurfaceData窗格列出了所有光学元件和透镜的设置。

3.添加镜片

在光学系统中，镜片通常作为一系列表面出现。您可以通过在SurfaceData窗格中添加新的光学表面来添加镜片。

步骤一：点击“Insert”按钮，在表面列表中添加新的表面。您可以选择镜片的形状（如平面、球面、非球面等）。

步骤二：设置该镜片的材质。Zemax提供了多种常见光学材料，您可以选择预定义的材料，或者自定义镜片的折射率、色散等光学属性。

步骤三：设置光学表面的曲率半径、厚度和其他几何参数。对于镜片表面，您通常需要设置表面类型（如凸、凹、平面）和曲率半径。

4.设置镜片的厚度

在设置镜片时，还需要为每个镜片定义其厚度。这通常在Thickness或CenterThickness中进行设置。厚度是镜片光学性能的重要参数，影响焦距、光线传输等特性。

5.保存并更新系统

完成镜片添加后，点击Update按钮，Zemax将自动更新光学系统并计算新的光学性能。

6.验证设计

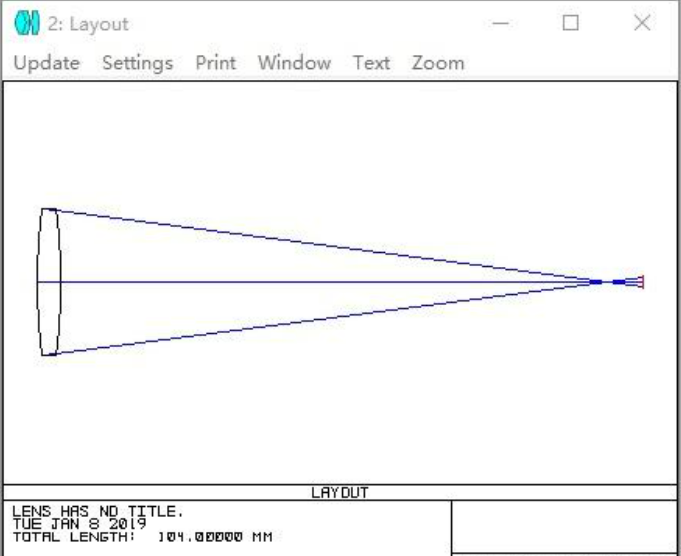

在完成设计后，您可以使用Zemax的RayTrace功能来验证光学系统的性能，确保光线在每个镜片上都正确传递。

二、Zemax怎么查透镜的中心厚度

透镜的中心厚度是衡量透镜几何形状和焦距的重要参数。在Zemax中查看透镜的中心厚度，可以帮助设计者了解光学系统的结构，确保透镜之间的间距适合光学功能的要求。以下是查看透镜中心厚度的步骤：

1.打开光学系统

在Zemax中打开您已设计的光学系统。如果您已经创建了光学系统并添加了透镜，那么可以直接进入系统进行查看。

2.查找表面数据

打开SurfaceData窗格，在这个窗口中，您将看到所有光学元件（包括镜片、透镜、反射镜等）的详细数据。每个表面都会列出其对应的参数，包括表面类型、曲率半径、材质等。

3.定位透镜表面

查找到您需要查看中心厚度的透镜，通常，透镜会出现在表面列表中的连续两个表面之间（如，前后表面分别为凸面和凹面）。您需要找到该透镜的两侧表面。

4.查看中心厚度

在透镜的表面数据下，您可以看到CenterThickness（中心厚度）这一字段。它表示透镜两侧表面的距离。通过此字段，您可以得知透镜的实际厚度。

如果您想了解不同透镜的中心厚度，只需查看不同表面的数据，您可以很容易地找到所需的光学元件的中心厚度。

5.编辑中心厚度（如果需要）

如果您需要调整透镜的中心厚度，可以直接在SurfaceData窗格中编辑该值。在相应表面行中修改Thickness或CenterThickness，然后点击Update按钮，系统会自动更新厚度信息。

6.通过分析工具查看中心厚度

Zemax还提供了许多其他分析工具，如SpotDiagram和MTF（调制传递函数）等。这些工具有时可以帮助您通过性能分析间接了解透镜的几何特性，包括中心厚度。

三、如何优化光学系统设计中的透镜参数？

在设计光学系统时，除了添加镜片和查看透镜的中心厚度，优化透镜的参数也是一个至关重要的环节。以下是一些常见的透镜参数优化方法：

1、优化镜片的曲率半径：透镜的曲率半径直接影响焦距和光线的折射特性。在Zemax中，您可以通过优化曲率半径来调节光学系统的焦点位置和成像质量。曲率半径过大会导致焦距过长，过小则可能导致像差增大。

2、调整透镜间的间距：透镜之间的间距对整个光学系统的成像性能有着重要影响。在设计过程中，您需要根据光线的传播路径，合理设置各透镜的间距，确保光线能够有效通过每个光学元件，减少光学畸变。

3、使用非球面镜片：在需要减少像差的情况下，非球面镜片是非常有效的选择。Zemax提供了非球面镜片的设计工具，可以帮助用户通过调整非球面的形状来改善系统的性能。

4、选择合适的光学材料：透镜的材质对光学系统的性能有着直接的影响。例如，低色散材料能够有效减少色差，而高折射率材料则有助于缩小透镜尺寸。在Zemax中，您可以根据设计需求选择不同的光学材料。

5、多透镜组合优化：在设计较复杂的光学系统时，可以考虑使用多个透镜组合（如复合透镜系统）。通过组合不同类型的透镜，可以有效降低系统的像差，提高成像质量。

四、总结

Zemax是一个功能强大的光学设计软件，能够帮助光学工程师进行精准的光学系统设计。在Zemax中添加镜片和查看透镜的中心厚度是设计过程中必不可少的步骤。通过合理设置透镜的曲率半径、厚度和材料等参数，可以大大提升光学系统的性能。此外，Zemax提供的优化工具也帮助用户不断完善设计，达到最佳的光学效果。

通过上述步骤，您可以轻松添加镜片并查看透镜的中心厚度，进一步优化您的光学系统设计，提高其成像质量和整体性能。
