在光学设计与机械设计的协作过程中，将Zemax OpticStudio中的光学设计导出为常见的CAD文件格式（如IGES、STEP、SAT等）是一个重要的步骤。这一过程不仅方便了光学设计与机械设计软件（如SOLIDWORKS和CREO）的集成，还能为机械工程师提供光路信息，以避免光束遮挡等问题。本文将详细介绍如何在Zemax OpticStudio中导出透镜为CAD格式的具体步骤和注意事项，确保用户能够顺利完成导出过程。

　　一、导出CAD文件工具概述

　　导出CAD文件工具是OpticStudio中一个重要的功能，允许用户将序列模式或非序列模式下的光学元件输出为多种CAD文件格式。以下是支持的主要导出格式：

　　通过导出光学设计，用户可以为机械工程师提供必要的参考信息，便于他们在设计机械部件时进行调整和优化。

　　二、导出单透镜的步骤

　　以下是导出单透镜的具体步骤，假设您已经在OpticStudio中搭建了一个简单的单透镜模型。

　　1. **打开导出CAD文件工具**

　　首先，打开OpticStudio并加载您的单透镜文件。接着，点击菜单栏中的“文件 (File)”选项，选择“CAD文件 (CAD Files)”以打开导出CAD文件工具。

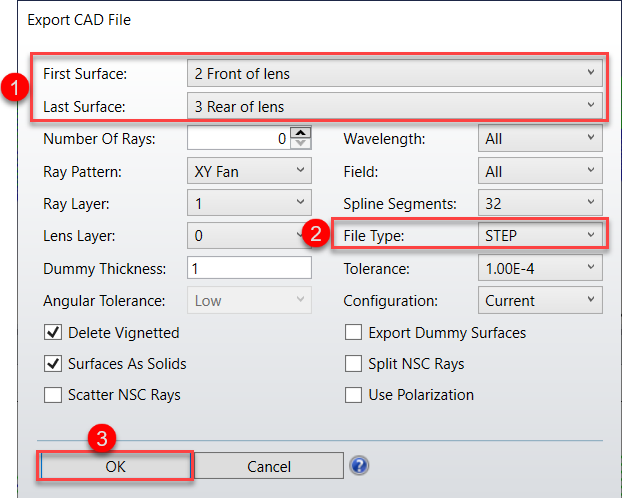

　　2. **设置导出选项**

　　在弹出的独立窗口中，您将看到多个控制导出选项的设置。以下是最常用的设置：

　　- **起始面 (First Surface)**：输入您要导出的第一个表面的编号。

　　- **终止面 (Last Surface)**：输入您要导出的最后一个表面的编号。

　　- **文件类型 (File Type)**：选择导出文件的格式（支持STEP、IGES、SAT和STL格式）。

　　假设您只想导出构成单透镜的前表面和后表面，可以将起始面设置为1，终止面设置为2，选择合适的文件格式后，点击“确定 (OK)”。

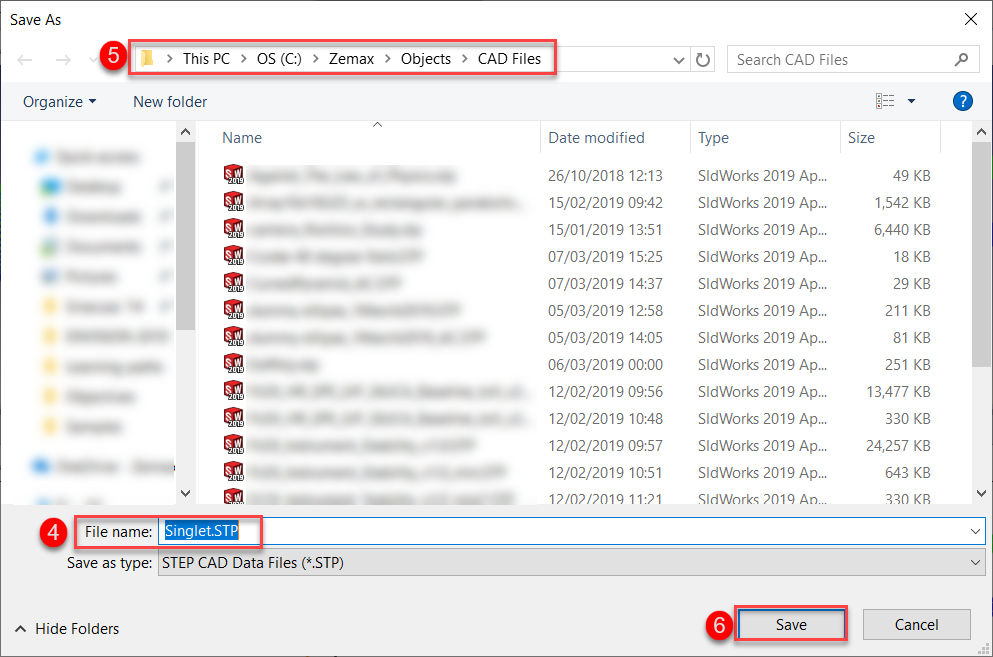

　　3. **保存文件**

　　点击“确定”后，将打开标准文件资源管理器窗口。在此窗口中，您需要：

　　- 输入文件名称 (File name)

　　- 选择文件保存位置

　　- 点击“保存 (Save)”以运行导出CAD文件工具，完成导出。

　　三、如何导出光线信息

　　导出CAD文件工具同样可以用于将光线信息导出为IGES、STEP和SAT格式。请注意，STL格式不支持光线导出。

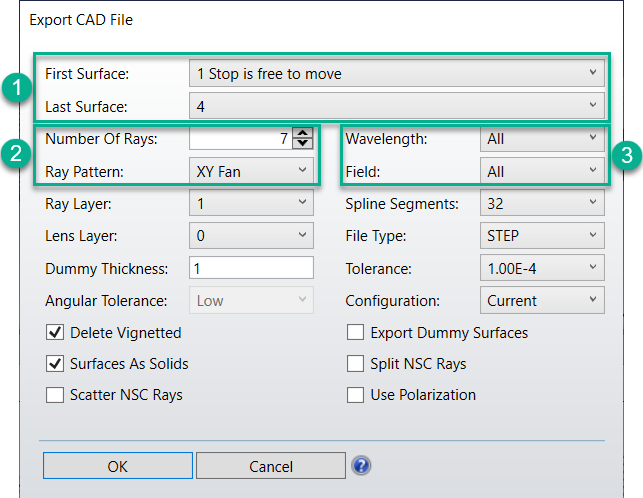

　　1. **选择导出光线的设置**

　　假设您希望导出完整系统的光线信息，可以按照以下步骤进行：

　　- 打开“文件 (File)” > “CAD文件 (CAD Files)”。

　　- 设置起始面为1，终止面为4，以确定要导出的表面范围。

　　- 选择光线样式（Ray Pattern）：XY扇形 (XY Fan)。

　　- 输入光线数量（Number Of Rays）：例如7。

　　- 确定波长（Wavelength）和视场（Field）设置为“所有 (All)”。

　　完成上述设置后，运行导出CAD文件工具以导出光线信息。

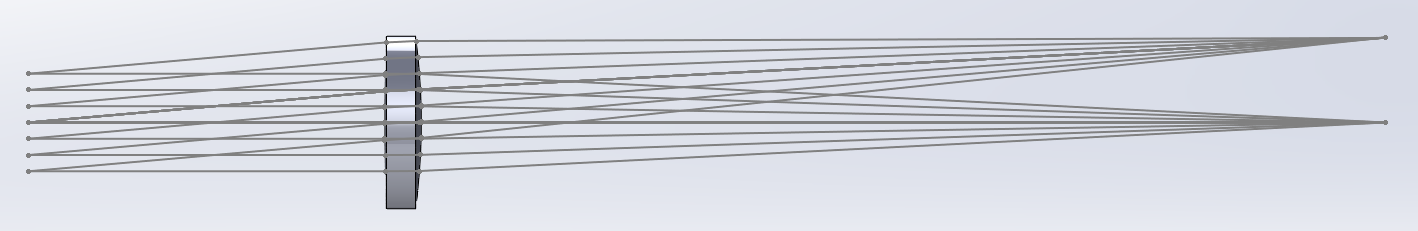

　　2. **在CAD软件中查看导出结果**

　　创建的STEP文件可以在CAD软件中打开，如SolidWorks等。导出的光线分布应与OpticStudio中显示的相同。请注意，CAD软件在默认情况下不读取或显示光线信息。如需显示导出的光线，请参考相关知识库文章。

　　四、非序列模式下的导出

　　导出CAD文件工具也适用于非序列模式。在非序列模式下，光线数量和光线样式选项会被禁用，因为要导出的光线数量和分布由光源物体和非序列元件编辑器中的设置控制。

　　五、导出数据的限制

　　虽然OpticStudio支持多种复杂表面和物体形状的建立，但在常用的CAD程序中，可能没有相应的模型来精确表示这些复杂形状。因此，OpticStudio会使用最接近的CAD格式来模拟表面形状。这种近似通常是实用的，但对于某些非常精确的非球面形状，可能需要在CAD程序中直接重新创建几何物体。

　　总结

　　通过以上步骤，用户可以轻松将Zemax OpticStudio中的透镜导出为CAD格式，方便与机械设计软件的集成。无论是导出单透镜还是光线信息，合理的设置和操作都能确保导出过程顺利进行。尽管在导出过程中可能会遇到一些限制，但通过理解导出工具的使用，用户可以有效地将光学设计与机械设计相结合，促进光机设计的协作。如果您在导出过程中遇到任何问题，请参考OpticStudio的帮助文件或联系技术支持以获取进一步的协助。
