在光学系统设计与仿真分析中，Zemax凭借其精准的建模与成像模拟能力，成为光学工程师的核心工具。Zemax坐标系怎么定与Zemax怎么看干涉图样是光学设计的基础操作与关键分析环节。本文将从坐标系统构建到干涉图解读的全流程，为你梳理空间定位与光学性能评估的核心方法。

　　一、Zemax坐标系怎么定

　　坐标系定义直接影响光线追迹精度与元件位置关系，需根据系统类型与测量需求选择适配的基准框架。

　　1、全局坐标系设定原则：默认以第一个面的顶点为原点，光轴方向为Z轴正方向。在“System Explorer”中修改“Global Coordinate Reference”参数，可切换至机械装配基准或像面中心为原点。

　　2、局部坐标系绑定技巧：为可调元件（如反射镜）创建局部坐标系时，右击面属性选择“Coordinate Break”。设置X/Y/Z偏移量与倾斜角后，该面后续参数将基于新坐标系计算。

　　3、多坐标系叠加应用：在复杂变焦系统中，通过“Multi-Configuration”为每个镜组位置创建独立坐标系。使用“Pickup”功能建立移动量与坐标参数的数学关联，确保多状态下的空间关系一致性。

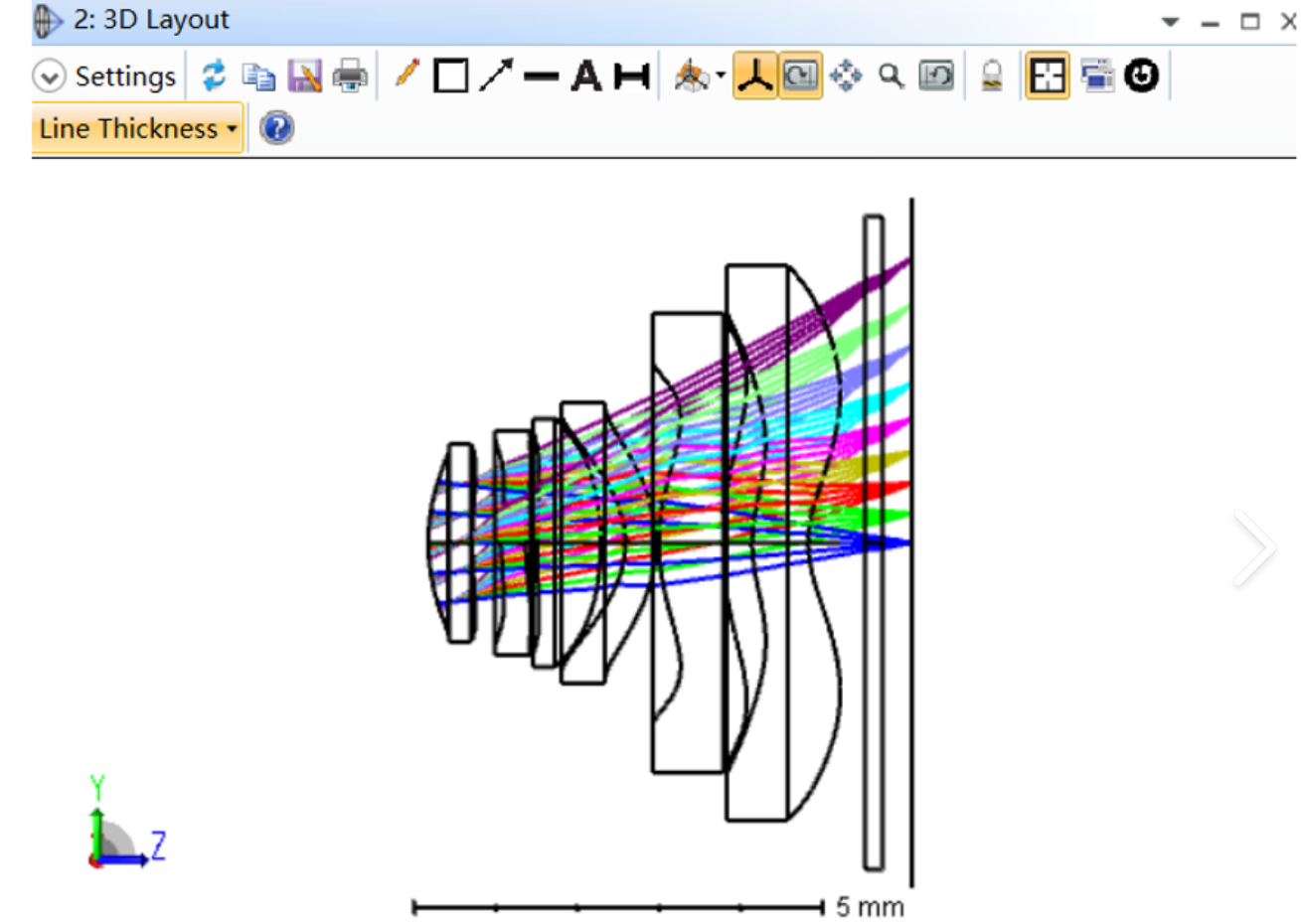

　　调整坐标系后需验证光线追迹路径。启用“3D Layout”视图时，若发现光线在非对称结构中偏离预期方向，应检查局部坐标系的旋转顺序是否遵循Z-X-Y规则。

　　二、Zemax怎么看干涉图样

　　干涉图是评估光学面形与系统波前质量的核心工具，其解读需结合光学原理与仿真参数设置。

　　1、干涉图生成步骤：在“Analyze-Interferogram”中选择参考波前类型（平面或球面），设置采样密度与波长参数。勾选“Add Noise”可模拟实际检测中的随机误差影响。

　　2、条纹特征分析方法：明暗条纹间距反映波前斜率变化，闭合环数量表征像差阶数。使用“Cross Section”工具提取径向条纹分布，对比理论波前与实测数据的相位偏差。

　　3、像差分离显示功能：在“Surface Map”中勾选“Show Zernike Fringes”，系统将分解显示各阶像差对应的干涉条纹。重点关注前15项泽尼克系数，快速定位面形误差主要来源。

　　检测到异常条纹（如非对称断裂）时，需返回面属性检查曲率半径或非球面系数输入是否准确。对于旋转对称系统，若出现方位角相关条纹畸变，可能提示装调偏心误差。

　　三、Zemax干涉数据空间映射

　　在完成基础干涉图生成后，空间关联分析能揭示像差分布与坐标定位的深层关系。以下方法实现三维波前误差的可视化溯源。

　　1、坐标系联动显示设置：在“3D View”中同步开启面形误差云图与干涉条纹。右击视图启用“Link to Coordinates”，旋转观察角度时可同步查看对应位置的条纹变化。

　　2、矢量误差分解应用：选择“Vector Diffraction”分析模式，将波前误差分解为X/Y方向分量。结合局部坐标系倾斜参数，定位高梯度误差对应的机械调整方向。

　　3、热膨胀影响建模：在“Thermal Analysis”中输入材料膨胀系数，生成温度变化后的干涉图序列。通过对比不同温度下的条纹偏移量，评估坐标系热稳定性对光学性能的影响。

　　建议将关键干涉数据导出为ZBF格式。通过“Export to MetroPro”功能与物理检测设备数据对比，验证仿真模型的准确性并校准坐标系基准偏差。

　　总结

　　以上就是关于Zemax坐标系怎么定与Zemax怎么看干涉图样的详细解析。通过精确的坐标系统构建、深入的干涉图分析以及多维度的空间数据关联，能够全面提升光学系统的设计与验证效率。无论是精密成像镜头还是激光谐振腔设计，严谨的坐标管理与波前评估都是保障性能的关键。若在实践过程中遇到技术细节疑问，可参考Zemax用户手册或加入光学工程社群交流经验。希望本文提供的方法能为你的光学设计工作提供有效支持，欢迎联系我们咨询更多软件相关知识！
