Zemax 如何共享OpticStudio文件
发布时间:2024/09/26 15:23:16

  在光学产品设计工作流程中,共享设计文件是一个至关重要的环节。有效的文件共享不仅可以提高团队协作效率,还能确保所有必要的信息都被正确传递。本文将介绍在Zemax OpticStudio中共享设计文件的建议步骤,包括如何使用Zemax Archive文件和Project Directory结构,以确保您在共享文件时不会遗漏任何重要信息。

  一、准备共享OpticStudio设计文件

  在共享OpticStudio设计文件之前,首先需要确保所有相关文件都已妥善保存和组织。请按照以下步骤操作:

  1. **保存镜头文件**

  如果您已经创建了一个新模型并且是第一次保存,请选择File...Save As。在您希望放置所有项目数据的位置创建一个新文件夹。为您的文件命名,然后点击“保存”。默认选项是将文件保存为安全二进制格式(.ZOS)。如果需要,您可以选择将文件保存为旧文本格式(.ZMX),但这样做会生成警告消息,因为ZMX代表旧文件格式。

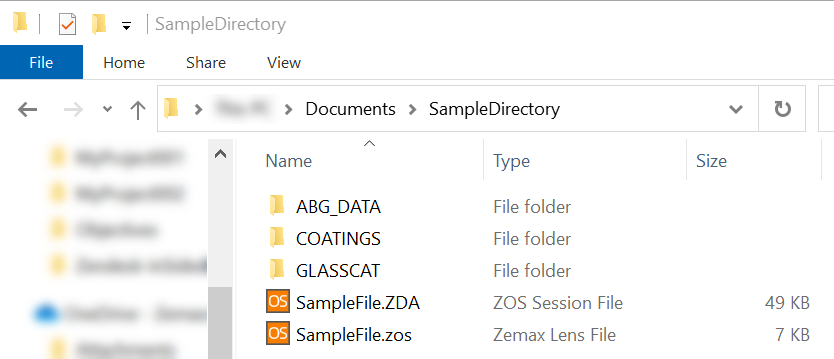

  这将在新文件夹中创建一个具有您给定名称的.ZOS(或.ZMX)和.ZDA文件。.ZOS (.ZMX)文件包含您的镜片设计,.ZDA文件包含您的显示配置、打开的窗口和镜片文件中的设置。

  2. **使用Project Directory组织支持文件**

  除了镜头和会话文件之外,OpticStudio中建模的系统还使用许多支持文件。在OpticStudio 21.3或更新版本中,建议您在Project Directory系统中组织文件。Project Directory允许您捆绑重要的支持文件,以便可以在逐个项目的基础上轻松访问和操作它们。

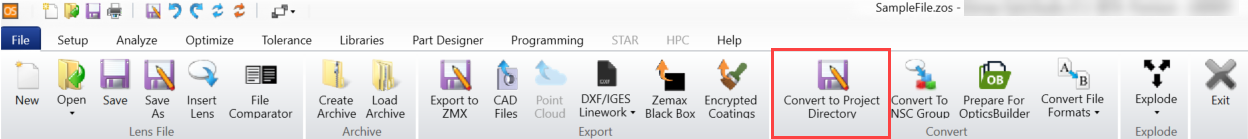

  要创建Project Directory,请选择File...Convert to Project Directory。

  这将为模型中使用的受支持文件类型创建其他文件夹。要查看支持的文件类型列表,请查阅OpticStudio帮助文件。

  二、创建Zemax存档文件

  在确保所有文件已妥善保存和组织后,您可以创建Zemax存档文件,以便于共享。这一过程将所有必要的文件打包到一个.ZAR文件中。

  1. **创建存档文件**

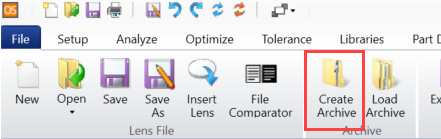

  单击File...Create Archive来创建Zemax存档文件 (.ZAR)。存档文件打包了您设计所需的所有文件,无论它们位于Zemax文件夹结构中还是您的项目目录中。

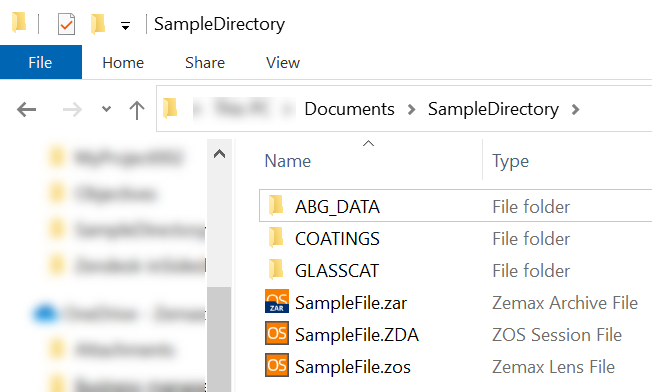

  您可以将存档文件保存在您的项目目录中,以便将该系统的所有文件保存在一起,或者保存到任何位置。存档文件包含与您的系统相关的所有内容,因此它不需要与任何其他文件位于同一位置即可运行。

  请注意,存档文件不包含以下文件:

  - Zemax编程语言宏 (.ZPL)

  - 容差脚本 (.TSC)

  - 公差文件 (.TOL)

  - 评价函数 (.MF)

  - 网格垂度/网格相位数据文件 (.DAT)

  三、在目标机器上打开存档文件

  将.ZAR文件发送到所需的目的地后,接收方可以在其机器上打开存档文件。

  1. **加载存档文件**

  要打开Zemax存档文件,请在另一个OpticStudio中单击File...Load Archive。.ZAR文件可以位于任何可读的位置,其位置并不重要。

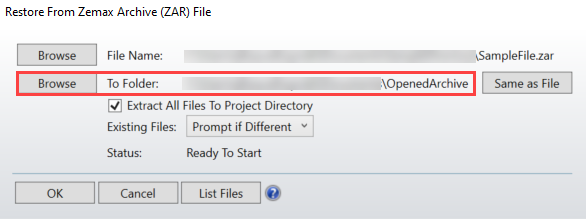

  如果您要创建新的Project Directory,请在“Restore from Zemax Archive (ZAR) File”窗口中,在“To Folder:”设置中选择Browse。创建一个新文件夹来托管Project Directory,然后单击OK。

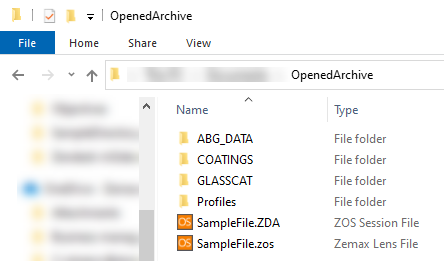

  加载后,存档中的文件将被复制到其新文件夹位置,然后系统将在OpticStudio中打开。系统保持与原来的项目目录设置相同。

  四、处理错误信息

  在加载存档文件时,您可能会遇到错误信息,提示存档文件是由比当前运行的OpticStudio/OpticsViewer更新的版本创建的,无法恢复。

  如果您收到此消息,可能意味着存档文件包含二进制ZOS文件,而您运行的OpticStudio版本早于OpticStudio 21.3。二进制ZOS文件与早期版本的OpticStudio不兼容。要解决此问题,您可以:

  - 下载并安装OpticStudio 21.3或更高版本。

  - 如果您无法安装较新的版本,请让最初共享该文件的人将其保存为ZMX格式。

  通过遵循上述步骤,您可以高效地共享Zemax OpticStudio设计文件,确保所有必要的信息都被正确打包和传递。使用Zemax Archive文件和Project Directory结构,您不仅可以提高文件共享的效率,还能减少因信息缺失而导致的设计错误。希望本文能帮助您在光学设计工作流程中更好地共享文件,并提高团队协作的效率。如有任何问题或进一步的需求,请参考Zemax的官方文档或联系技术支持团队。
