在光学设计中，MTF（Modulation Transfer Function，调制传递函数）是一个重要的指标，用于描述光学系统的分辨能力。优化 MTF 的目标是提高系统在成像过程中的对比度和清晰度。而 ZEMAX 是广泛使用的光学设计软件，提供了强大的工具来进行光学系统的优化，包括优化 MTF 和使用 优化求解功能 来自动调整光学系统的参数。本文将介绍如何使用 ZEMAX 优化 MTF，以及如何利用 优化求解功能 实现自动化设计改进。
一、ZEMAX怎样优化MTF
优化 MTF 主要是通过调整光学系统中的设计参数，使得系统在不同的空间频率下具有最佳的成像质量。ZEMAX 提供了一些强大的优化工具，帮助设计者有效优化 MTF。以下是优化 MTF 的一些常用步骤：
1. 定义MTF目标
首先，在 ZEMAX 中，需要设定 MTF 作为优化目标。这通常是通过指定一个特定的 MTF 曲线 来实现，表示在不同空间频率下的 MTF 值。
步骤 1：在 ZEMAX 中打开你的光学系统模型。
步骤 2：进入 Analysis（分析）菜单，选择 MTF，然后生成 MTF 曲线，这将显示在不同空间频率下系统的分辨率。
步骤 3：根据设计需求，选择合适的 MTF 目标值，通常设计师会选择 50% MTF 或 80% MTF 作为目标，以确保系统具有足够的分辨率。
2. 选择优化参数
ZEMAX 允许用户选择需要优化的设计参数，这些参数通常包括 光学元件的曲率、间距、厚度等。通过调整这些参数，ZEMAX 可以优化 MTF。
步骤 1：在 ZEMAX 中，进入 Optimization（优化）面板。
步骤 2：选择需要优化的 参数，这些可以是透镜的 曲率半径、材质、透镜间距 等。
步骤 3：将 MTF 设置为 优化目标，并选择 优化算法（如 Nelder-Mead 或 Levenberg-Marquardt）来自动调整选定的参数。
3. 运行优化求解
一旦设定了目标和优化参数，ZEMAX 会自动运行优化算法，通过调整参数来最大化 MTF 的值，确保系统的性能达到预期。
步骤 1：在 ZEMAX 中点击 Optimize（优化）按钮，启动优化过程。
步骤 2：ZEMAX 会根据设定的目标和优化算法自动调整光学系统的设计参数，以提高 MTF。
步骤 3：查看优化后的结果，检查 MTF 曲线 是否符合设计要求。如果需要，可以进一步调整设计参数并运行新的优化。
4. 分析优化效果
优化完成后，需要仔细分析 MTF 曲线 和 成像质量，确认优化的效果是否符合设计目标。

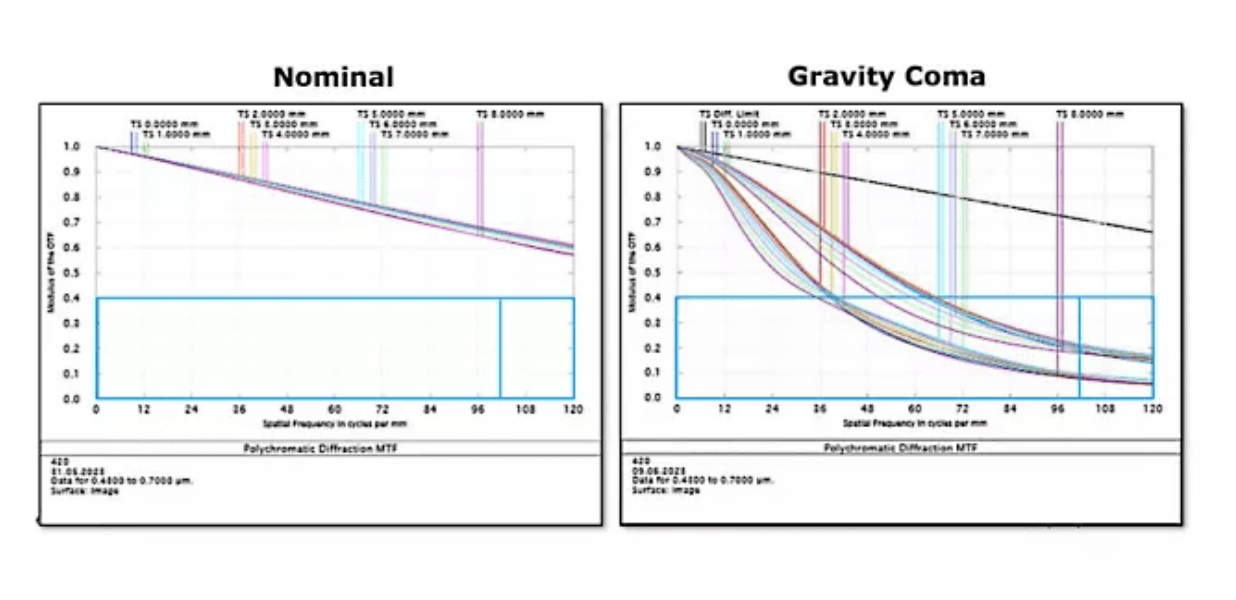

步骤 1：再次生成 MTF 曲线，查看在不同空间频率下的 MTF 值。
步骤 2：检查 MTF 值 在 0.5 或 0.8 频率下是否达到要求，如果 MTF 值低于设计标准，则可能需要重新优化或调整其他设计参数。
5. 使用图像质量指标
除了 MTF，ZEMAX 还提供了其他图像质量指标，如 SPTF（Spread Point Transfer Function，点扩展传递函数）和 PSF（Point Spread Function，点扩展函数），这些也可以作为优化的目标。
步骤 1：在 ZEMAX 中选择其他图像质量分析工具，如 PSF 或 SPTF，作为补充指标。
步骤 2：通过调整 光学系统设计，使这些指标的结果达到优化目标。
二、如何使用ZEMAX的优化求解功能
ZEMAX 提供了强大的 优化求解功能，该功能可以自动调整设计中的多个参数，以最大化或最小化指定的光学性能指标（如 MTF）。使用 优化求解功能，可以大大提高设计效率，并确保系统达到所需的性能标准。以下是如何使用 ZEMAX 的 优化求解功能：
1. 选择优化目标
首先，需要明确你希望 ZEMAX 优化的目标。常见的目标包括 最小化波前误差、最大化MTF 或 提高成像质量。
步骤 1：在 ZEMAX 中，选择 Analysis（分析）面板，并确定你要优化的性能指标（如 MTF、Wavefront Error 等）。
步骤 2：设置合适的 优化目标，如在不同空间频率下优化 MTF 值。
2. 设定优化变量
在 ZEMAX 中，优化变量是指可以调整的设计参数，如透镜的 曲率半径、材料、光轴倾斜角度 等。你需要选择哪些设计参数是优化过程中的可调参数。
步骤 1：在 ZEMAX 中的 Variables（变量）面板，选择你希望优化的设计参数。
步骤 2：根据需要设置每个参数的 优化范围，如最小值、最大值、初始值等。
3. 选择优化算法
ZEMAX 提供了多种优化算法，其中常见的有 Nelder-Mead 和 Levenberg-Marquardt 等算法。这些算法用于通过迭代过程最小化或最大化目标函数。
步骤 1：在 ZEMAX 中的 Optimization 面板，选择合适的优化算法。
步骤 2：根据你的设计需求选择合适的算法，通常 Levenberg-Marquardt 用于精确优化，而 Nelder-Mead 适合复杂或非线性的优化问题。
4. 运行优化求解
在设定好目标、优化变量和优化算法后，点击 Optimize（优化）按钮，启动优化求解过程。
步骤 1：ZEMAX 将自动运行优化过程，迭代调整设计参数，以满足设定的优化目标。
步骤 2：检查优化过程中的 MTF 曲线 或其他图像质量指标，确认优化是否达到了预期效果。
5. 分析优化结果
优化完成后，检查 优化结果，确保光学系统满足设计要求。如果目标未完全达成，可以手动调整参数并重新运行优化。

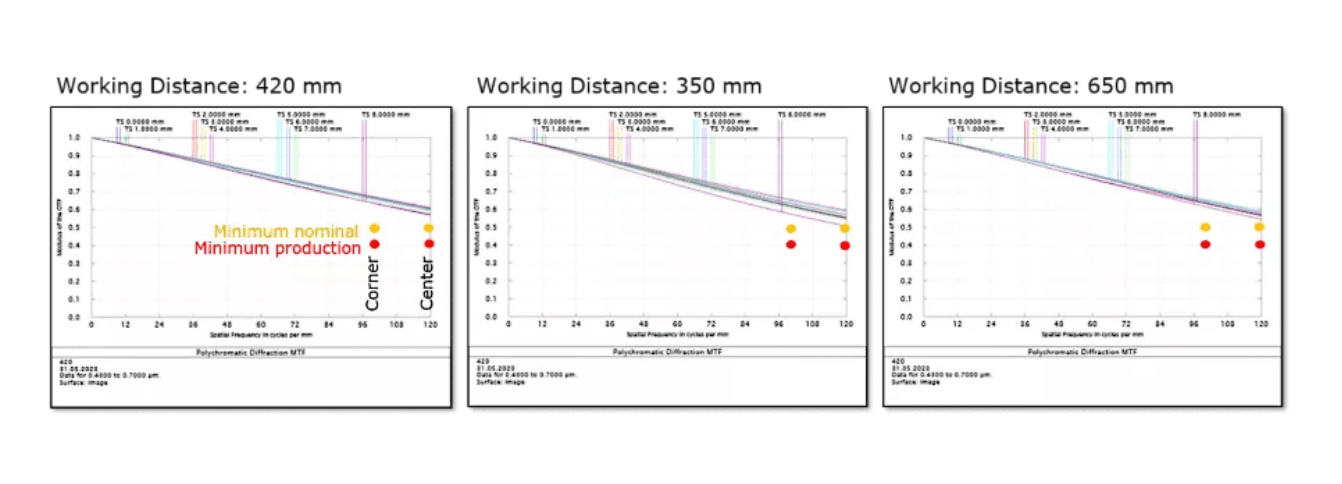

步骤 1：查看优化后的 MTF 曲线，并与初始设计进行对比，检查系统性能的提升。
步骤 2：根据需要进一步微调参数，或者选择不同的优化算法进行尝试。
三、ZEMAX优化求解与实际应用
自动化设计优化通过 ZEMAX 的自动优化求解功能，可以将光学设计优化过程自动化，特别适用于复杂光学系统设计。
性能对比分析：通过优化 MTF 和其他指标，设计者可以对不同设计方案进行比较，选择最优的设计方案。
高级优化算法：对于特别复杂的光学设计，ZEMAX 支持更多高级的优化算法，如 遗传算法 和 模拟退火，这些可以在更广泛的设计空间中找到最优解。
总结
使用 ZEMAX 优化 MTF 和 优化求解功能，设计者可以有效提高光学系统的性能，确保系统达到最佳的成像质量和分辨率。通过正确设置优化目标、选择合适的优化算法和变量，ZEMAX 提供了强大的工具来帮助设计者实现精确的光学设计和性能优化。这些功能不仅提高了设计效率，还减少了人为干预的需求，使光学设计更加科学和高效。
