Henyey-Greenstein模型是一种广泛应用于小粒子散射光的角度分布的理论模型。该模型不仅在生物组织的光散射中得到应用，还在星际尘埃云的散射研究中发挥了重要作用。在Zemax OpticStudio中，用户可以利用“Henyey-Greenstein-bulk.dll”来实现这一模型，以模拟体散射现象。本文将详细介绍如何在OpticStudio中应用Henyey-Greenstein模型进行体散射建模，包括模型的原理、参数设置、示例分析及结果的比较。
一、Henyey-Greenstein模型概述
Henyey-Greenstein模型描述了小粒子散射的光的角度分布，其散射光的角度分布由以下公式给出：
- 散射光的角度θ定义为相对于镜面光线的角度，其中θ = 0度表示沿镜面光线的前方散射，θ = 180度表示沿镜面光线的后方散射。
模型中的参数g描述了散射光的分布特性：
- 当g = 0时，表示散射概率在所有角度上均匀分布。
- 当g接近1时，散射光的分布在θ = 0度附近变得高度集中。
二、在OpticStudio中实现Henyey-Greenstein模型
要在Zemax OpticStudio中实现Henyey-Greenstein模型，用户需要进行以下步骤：
1. **加载DLL文件**
在OpticStudio安装目录下，找到“Henyey-Greenstein-bulk.dll”文件，该文件位于“{Zemax}\DLL\BulkScatter”文件夹中。
2. **设置对象属性**
在对象属性对话框中，导航到“体积物理学（Volume Physics）”部分，选择“DLL定义的散射（DLL Defined Scattering）”，并选择“Henyey-Greenstein-bulk.dll”。
3. **输入参数**
DLL的输入参数包括：
- **Transmission**：描述散射过程中输入功率的衰减。
- **g**：Henyey-Greenstein模型中的参数，决定散射光的角度分布。
4. **探测器设置**
在模型中放置多个探测器，以测量不同角度的散射光线。通常会设置探测器在与入射光线成0度、30度和60度的角度上。
三、示例分析
在示例文件“HG-power.zmx”中，我们将展示如何实现Henyey-Greenstein模型。该设计由源光线组成，法向入射到矩形体积的光线，并应用Henyey-Greenstein散射分布。
| 参数 | 描述 |
|---|---|
| 入射光线数量 | 5,000,000条 |
| 总功率 | 1 W（传输系数为单位） |
| g值 | 0.001 和 0.5 |
| 探测器角度 | 0度、30度、60度 |
| 平均光程（平均自由光程） | 0.0001 mm |
1. **光线追踪设置**
在“源（Sources）”选项卡中，设置系统为每个入射光线显式提供一个散射实例。可以选择“Many”选项，让光线在介质内多次散射。
2. **散射光线观察**
通过在NSC 3D布局中选中散射光线，可以观察到散射光线的分布情况。调整“错过的光线绘制距离”参数，以便更清晰地显示光线的方向。
3. **结果测量**
测量每个探测器上着陆的功率分布，结果应在统计误差范围内与理论模型一致。通过不同的g值进行比较，观察散射光的角度分布变化。
四、结果比较

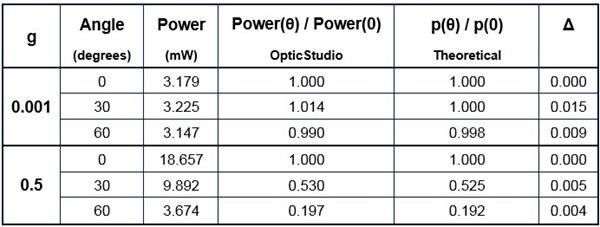

在测量过程中，记录不同g值下的散射光强度分布。以下是测得的结果：
- 当g = 0.001时，散射光的分布相对均匀。

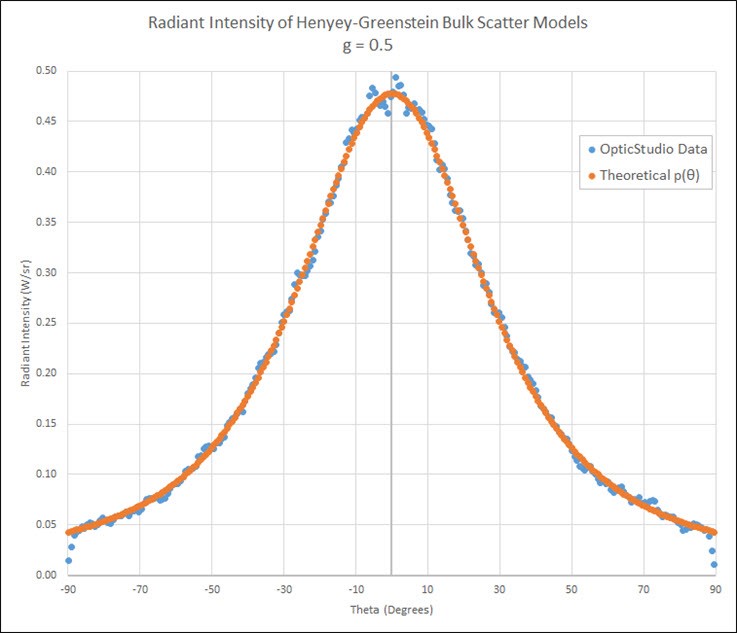

- 当g = 0.5时，散射光的分布在0度附近显著增强，显示出明显的峰值特征。
通过与理论模型进行比较，可以发现实验结果与预期结果高度一致，证明Henyey-Greenstein模型在模拟小粒子散射光的角度分布方面的有效性。
五、总结
本文详细介绍了如何在Zemax OpticStudio中使用Henyey-Greenstein模型进行体散射建模。我们探讨了模型的原理、参数设置、示例分析及结果比较。Henyey-Greenstein模型为理解和模拟小粒子散射现象提供了强有力的工具，帮助光学设计师在实际应用中进行有效的散射模拟。通过对不同g值的分析，用户可以深入理解散射光的分布特性，从而在光学设计中做出更为准确的判断和决策。如果您希望获取更多信息或进行更复杂的模拟，建议参考OpticStudio的帮助文档或相关文献。
