在光学设计与仿真领域，Zemax通过其灵活的界面配置与参数管理系统，为复杂光学系统的建模提供强大支持。针对“Zemax的图窗怎么缩小”的操作需求与“Zemax怎么限制自定义的参数大小”的工程控制问题，本文将系统解析视图优化策略、参数约束方法及文件管理方案，助你提升光学设计效率与系统稳定性。

　　一、Zemax的图窗怎么缩小

　　优化工作区布局需要掌握多种视图控制技巧，以下是主流操作方案：

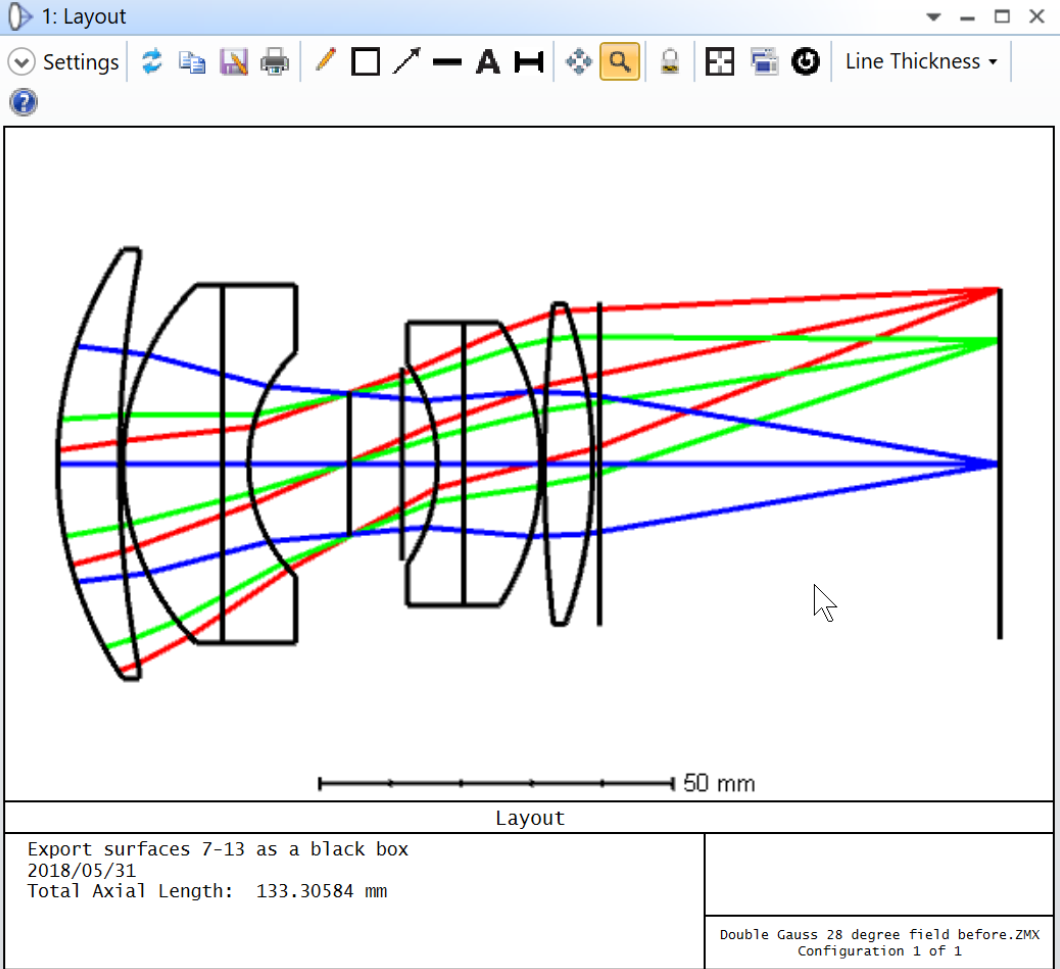

　　1、视图比例动态调整：在布局编辑器界面使用“Zoom”工具（快捷键Z），框选目标区域实现局部放大。按住Alt键滚动鼠标滚轮，可按10%步长缩放视图。对于高密度元件布局，建议将缩放比例设为50%-70%，保持元件标签可读性。

　　2、面板停靠管理：右击浮动图窗标题栏选择“Dock”，将其固定至主界面侧边栏。通过拖拽分割线调整各面板占比，推荐将编辑器区域设为屏幕宽度的60%，属性面板与图层管理器各占20%。启用“Auto-Hide”功能可使非活跃面板自动折叠。

　　3、多显示器扩展：在“Preferences>Window”设置中勾选“Multi-Monitor Support”。将优化函数图、光路图等辅助窗口拖至副屏显示，主屏保留透镜数据编辑器与3D视图。此配置可使有效工作区域扩大200%以上。

　　对于笔记本用户，建议启用“High DPI Scaling”适配高分屏。在125%-150%缩放比例下，既能保持界面元素清晰，又避免图窗内容过度压缩。

　　二、Zemax怎么限制自定义的参数大小

　　参数的有效约束是保证光学系统可行性的关键，以下是典型限制方法：

　　1、参数属性直接设置：在镜头数据编辑器右击目标参数列，选择“Solve Type>Variable Range”。设置最小值（Min）与最大值（Max），例如曲率半径限制为±100mm。勾选“Use Relative”选项可将约束设为当前值的±20%范围。

　　2、操作数强制约束：在评价函数编辑器添加“MNCA”（最小曲率绝对值）或“MXCA”（最大曲率绝对值）操作数。设置目标值为期望阈值，权重设为1E5以上确保优化过程严格遵循限制。

　　3、条件判断脚本控制：使用ZPL宏编写参数校验逻辑。例如插入“IF(CT<5)THEN CT=5”语句，当中心厚度小于5mm时自动修正。在优化循环前执行“Go|Update”命令可实时监控参数合规性。

　　在自由曲面设计中，建议启用“Parametric Boundary”功能。通过多项式定义参数允许区域，当优化算法尝试越界时自动施加惩罚因子，使搜索路径始终保持在可行域内。

　　三、Zemax工程文件性能优化方案

　　高效管理大型光学工程需兼顾运行效率与数据安全，以下策略可显著提升操作体验：

　　1、内存占用控制：在“File>Preferences>Memory”中设置最大缓存为物理内存的70%。勾选“Purge Undo History”定期清理撤销记录，将历史步数限制在50步以内。实测显示，该操作可使内存占用降低40%以上。

　　2、自动保存策略：启用“AutoSave Every”功能，间隔设为15-30分钟。设置版本保留数为5，配合“Append Timestamp”在文件名中添加时间标记（如_20231005_1430），防止意外覆盖重要版本。

　　3、参数快照管理：使用“Configuration Snapshot”保存常用参数组合。通过“Compare Snapshots”功能对比不同配置的差异项，快速定位引发性能波动的关键参数。建议为每个子系统创建独立快照，便于模块化调试。

　　对于团队协作项目，建议启用“File Locking”机制。当用户签出某透镜组时，系统自动锁定相关参数，其他协作者仅可查看不可修改。通过“Change Log”追踪参数修改历史，精确到毫秒级时间戳与操作者ID。

　　总结

　　以上就是关于“Zemax的图窗怎么缩小”和“Zemax怎么限制自定义的参数大小”的完整技术指南。从界面布局优化到参数约束实施，从文件性能管理到团队协作规范，每个环节都直接影响光学设计工作的流畅度与可靠性。希望通过本文的体系化讲解，能够帮助你在复杂光学系统设计中更高效地驾驭Zemax工具，实现设计精度与工作效率的双重提升。如果在实际应用中遇到某些操作难题，欢迎随时交流解决方案！
