在光学设计过程中，优化光学系统是确保设计效果达到预期要求的关键步骤。Zemax作为一款功能强大的光学设计软件，能够帮助设计人员优化光学系统，提高成像质量，减小光学误差。本文将介绍如何利用Zemax优化光学系统，并计算系统的性能指标。

一、如何用Zemax优化光学系统

在Zemax中，光学系统的优化可以通过调整光学元件的参数（如曲率、厚度、材料等）来改进系统的性能。Zemax提供了多种优化工具，可以在不改变光学设计基本结构的情况下，优化系统的像差、波前误差和光斑分布。以下是优化光学系统的基本步骤：

1. 定义优化目标：在Zemax中，首先需要确定优化目标。例如，常见的优化目标包括最小化像差、减少波前误差、最小化光斑尺寸、提高系统的分辨率等。根据设计需求选择适当的优化目标，确保光学系统能够满足预期性能。

2. 选择优化变量：选择哪些参数作为优化变量。优化变量可以是光学元件的曲率、厚度、材料、位置等。Zemax允许用户定义多个优化变量，并在优化过程中自动调整这些参数。通常情况下，设计人员会选择影响成像质量的关键参数作为优化变量。

3. 设置优化算法：Zemax提供了多种优化算法，包括最速下降法、遗传算法和模拟退火算法等。这些算法可以自动调整优化变量，寻找最佳的系统配置。用户可以根据系统的复杂性和计算需求选择合适的优化算法。

4. 运行优化：在设置好优化目标和变量后，运行优化过程。Zemax将自动调整选择的优化变量，计算不同配置下系统的性能，并给出最优解。优化过程中，Zemax会根据设计需求逐步改进系统的光学性能。

5. 验证优化结果：优化完成后，需要通过Zemax提供的波前误差图、光斑图、Ray Fan等工具来验证优化结果。检查优化后的光学系统是否满足设计要求，并确保系统的各项指标（如像差、分辨率、传递函数等）符合预期。

二、Zemax怎么计算光学系统

Zemax提供了多种计算功能来评估光学系统的性能，帮助设计人员分析系统的成像质量、光束传播和光学误差。以下是一些常见的光学系统计算方法：

1. 光线追踪（Ray Tracing）：

光线追踪是Zemax中的基本计算方法，通过追踪光线在光学系统中的传播路径，计算光线的传输过程。光线追踪可以用来评估光学系统中的成像质量、像差、光斑大小等。

在Zemax中，可以使用光线追踪工具查看不同光线的传播路径，计算光学系统的输出光束特性。光线追踪结果可以通过光斑图、光线图等可视化工具展示。

2. 波前误差分析：

波前误差分析用于评估光学系统的成像质量，尤其是在像差和光学畸变方面。波前误差表示光波在传播过程中由于光学元件的误差所产生的相位偏差。

Zemax通过计算波前误差并绘制波前误差图，帮助设计人员评估系统是否满足设计要求。波前误差图可以直观地显示光波的相位偏差，帮助设计人员找出系统中的误差源。

3. MTF（调制传递函数）计算：

MTF是评估光学系统成像质量的常用指标，它表示系统对不同空间频率的响应能力。通过计算MTF，可以了解光学系统在不同解析度下的成像性能。

Zemax提供了MTF计算功能，可以用来评估系统在不同空间频率下的表现。MTF图可以帮助用户判断系统在高频细节成像方面的能力，特别是在精密光学设计中非常重要。

4. 光斑图（Spot Diagram）：

光斑图用于展示光线在像面上的分布情况，反映了系统的成像精度。光斑图显示了光线聚焦的情况，光斑的大小和形状直接影响图像的清晰度。

在Zemax中，光斑图可以帮助设计人员分析系统的像差，检查不同光线在像面上的偏离程度，从而判断系统的成像质量。

5. 传递函数（PSF）分析：

传递函数（Point Spread Function，PSF）表示点光源在成像系统中的表现，能够描述成像过程中的光学失真。PSF用于分析光学系统的分辨率和图像的清晰度。

Zemax通过计算PSF，帮助用户评估系统的分辨率和对比度，确保设计的光学系统能够实现所需的成像效果。

三、如何优化光学系统中的光学元件

除了使用Zemax的自动优化工具外，设计人员还可以通过一些手动调整的方式优化光学系统中的光学元件。以下是几种优化光学元件的常用方法：

1. 优化透镜曲率：透镜的曲率直接影响光线的聚焦能力。通过优化透镜的曲率，可以有效减小像差，提高系统的分辨率。调整透镜曲率时，需要综合考虑系统的光束传播和成像要求。

2. 优化光学元件位置：光学元件的相对位置对光学系统的性能有重要影响。通过调整光学元件之间的距离，可以控制光线的传播路径，减少光学误差，优化系统的成像质量。

3. 材料选择与折射率优化：不同材料的折射率对光的传播速度和路径有显著影响。选择合适的材料并调整其折射率，可以有效改善光学系统的性能，尤其是在需要高精度设计的情况下。

四、总结

通过Zemax的优化工具和计算功能，设计人员可以精确地优化光学系统，提升系统的成像质量和光束传播效果。从光线追踪到波前误差分析，再到MTF和光斑图的计算，Zemax为光学设计提供了强大的支持。结合优化算法和手动调整，用户可以根据具体需求精确调整光学元件和系统配置，确保最终设计能够满足高性能要求。

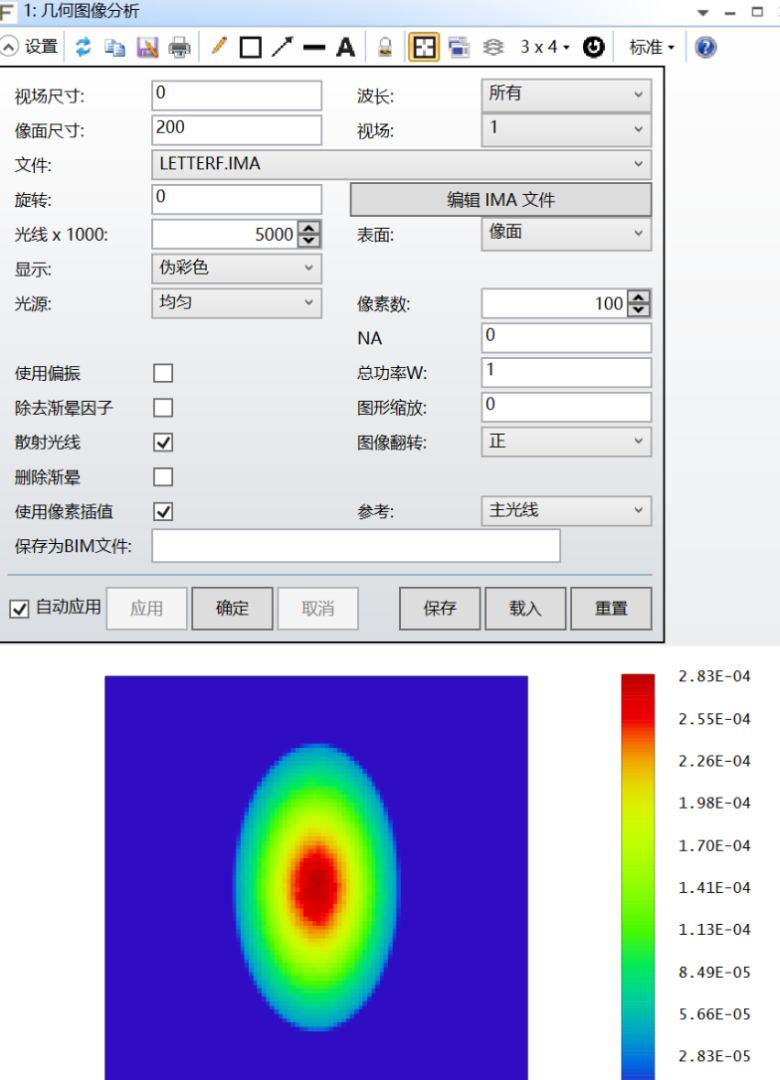

波前误差图和光斑图也是分析散射效应的重要工具，这些工具能帮助用户可视化散射对光学系统成像质量的影响。
