Zemax如何导入SolidWorks模型?Zemax怎么导出机械模型
发布时间:2024/12/30 16:44:26

在光学设计和机械设计中,Zemax和SolidWorks是两个常用的强大工具。Zemax主要用于光学系统的建模和分析,而SolidWorks则是一款广泛使用的机械设计软件。当光学设计和机械设计需要结合时,常常需要在Zemax和SolidWorks之间进行模型的导入和导出。本文将详细介绍如何将SolidWorks模型导入到Zemax中,以及如何将Zemax中的机械模型导出到其他CAD软件中。

一、Zemax如何导入SolidWorks模型?

在光学设计中,Zemax可以导入SolidWorks模型,允许您在光学系统中整合机械结构。这对于设计光学系统和机械部件的配合至关重要。以下是导入SolidWorks模型到Zemax中的步骤:

导入SolidWorks模型

1.准备SolidWorks模型

在SolidWorks中创建并完善您的机械设计,确保模型中的各个部件都符合要求。特别注意模型的单位设置,要确保与Zemax中的单位匹配。

2.导出SolidWorks模型为STL文件

为了将SolidWorks模型导入到Zemax,您需要将模型导出为STL(立体光刻)格式,这是Zemax支持的格式之一。导出步骤如下:

-在SolidWorks中,选择您想要导出的模型。

-点击文件菜单,选择“另存为(SaveAs)”选项。

-在保存类型中选择STL格式(*.stl),并选择合适的导出设置,特别是确保导出的分辨率足够高,以保证模型的精度。

-点击“保存”按钮,完成导出。

3.将STL文件导入Zemax

在Zemax中,您可以使用以下步骤导入STL文件:

-打开Zemax并加载您的光学系统设计。

-选择“模型”(Model)菜单,然后选择“导入(Import)”选项。

-在导入对话框中,选择导出的STL文件,点击“打开”按钮。

-Zemax会将STL模型导入并显示在光学系统视图中。您可以对其进行旋转、缩放和定位,以确保它与您的光学系统的其他部件正确对接。

4.调整导入的模型

导入的STL文件可能需要调整,以便与您的光学系统兼容。您可以使用Zemax的工具来对导入的模型进行缩放、定位、旋转等操作,确保其与光学系统的几何关系正确无误。

5.查看模型和进行分析

完成导入和调整后,您可以使用Zemax进行光学分析,验证光学系统中各个机械部件对光线传播的影响。如果需要,您还可以对光学系统进行进一步的优化和调整。

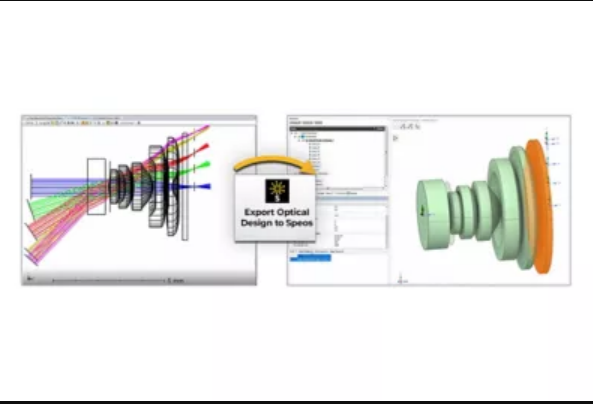

二、Zemax怎么导出机械模型?

在光学设计过程中,可能需要将Zemax中的设计导出为机械模型,以便在CAD软件中进一步进行机械分析或制造。Zemax支持将光学系统中的几何模型导出为各种CAD格式,最常用的格式是STEP、IGES和STL。以下是将Zemax中的机械模型导出到CAD软件的步骤:

导出机械模型

1.选择导出格式

Zemax支持多种格式导出,如STEP、IGES和STL等。选择适合您需要的格式。例如:

-STEP格式:适用于需要与其他CAD软件共享的模型,具有良好的兼容性。

-IGES格式:用于导出高精度的曲面和几何信息,适用于制造和分析。

-STL格式:适合3D打印或简单的几何模型导出。

2.选择需要导出的模型

在Zemax中,选择您希望导出的模型。您可以选择整个光学系统,或者只选择其中的特定光学元件、机械部件等。

3.导出到CAD格式

-打开Zemax,并加载您的光学系统设计。

-选择“文件”(File)菜单,然后选择“导出”(Export)选项。

-在弹出的导出对话框中,选择您需要的导出格式(如STEP、IGES、STL等)。

-设置导出的选项,包括模型的精度、单位、几何约束等,确保导出的模型符合您的要求。

-点击“保存”按钮,完成导出。

4.导入到CAD软件

完成导出后,您可以将导出的文件导入到其他CAD软件中(如SolidWorks、AutoCAD等)进行进一步处理。这些CAD软件通常都支持STEP、IGES和STL格式,您可以在其中对模型进行修改、分析和优化。

5.调整导出的模型

导出的机械模型可能需要在CAD软件中进行适当的调整,以确保其与您的机械系统兼容。您可以在CAD软件中修改模型的尺寸、位置或形状,直到满足您的需求。

三、光学和机械设计的协同作用

在实际的光学设计和机械设计过程中,光学系统的性能往往与机械结构密切相关。Zemax和SolidWorks的协同使用可以帮助设计者更好地理解光学系统和机械结构的相互影响,从而更有效地进行系统优化。

光学设计

1.光学设计与机械配合

光学设计通常需要根据机械结构来进行调整,例如透镜的尺寸、形状和定位等。通过在Zemax中导入SolidWorks模型,设计者可以更好地模拟光线与机械部件的交互,确保光学系统和机械结构的匹配。

2.机械设计对光学系统的影响

机械设计中的部件如镜片支架、透镜固定装置等,会影响光学系统的性能。在Zemax中导入这些部件后,设计者可以通过光线追踪分析,检查这些机械部件对光束传播的影响,进行必要的调整。

3.精确的光学和机械协同设计

通过导入和导出不同的CAD格式,设计师可以实现光学和机械设计的无缝对接,从而减少系统集成时出现的潜在问题。这种精确的协同设计可以大大提高产品的开发效率和质量。

结语

Zemax提供了与SolidWorks等机械设计软件之间的良好兼容性,使得光学设计与机械设计的集成变得更加顺畅。通过导入和导出机械模型,设计者可以确保光学系统与机械结构的完美结合,提高设计效率,减少潜在的集成问题。在光学和机械设计相结合的项目中,合理利用Zemax与SolidWorks之间的接口,不仅能提升系统的设计精度,还能在产品开发过程中获得更好的性能表现。
