Zemax 是广泛使用的光学设计软件，除了常规的光学分析功能外，它还提供了热分析模块，用于评估光学系统在热环境下的性能表现。然而，热分析结果的准确性和稳定性对于设计的有效性至关重要。如果热分析结果不准或失效，可能会影响整个光学系统的设计，导致系统性能的偏差。本文将探讨 Zemax热分析不准 的原因及其解决方法，并提供如何调整热分析设置的指导。

一、Zemax热分析为什么不准

Zemax热分析 的不准确性可能由多个因素引起。理解这些因素并针对性地进行调整，可以帮助提高热分析的精度。以下是一些常见的原因：

1. 热分析模型设置不当

Zemax 的热分析功能依赖于准确的物理模型和参数设置。如果模型的设置不符合实际情况，或者设置了不正确的物理属性，可能导致热分析结果不准。

热物性参数：例如，透镜的 热膨胀系数、热导率 和 材料属性 等。若这些参数未能准确设置或缺失，热分析结果会存在偏差。

温度分布：Zemax 假设 温度分布 是均匀的，或使用特定的模型来模拟热梯度。如果实际环境与这些假设不符，可能导致分析结果的误差。

2. 热源和热负载的估计问题

热源和负载的估计也对热分析结果有重大影响。如果热源输入值不准确，或者热负载的模型不合理，可能会导致热分析失效或不准。

热源输入：热源可能来源于 太阳辐射、内置热元件 或 外部光照源。如果这些热源的输入参数不准确，可能影响整个热分析的精度。

热负载估计：设备运行时产生的热负载需要考虑，这对于评估 光学元件的热变形 和 热膨胀 非常重要。如果热负载估算有误，会导致热效应的预测错误。

3. 热分析的简化假设

Zemax 的热分析往往基于某些简化假设，如 均匀温度分布 和 理想热传导。这些假设可能与实际情况存在差异，导致热分析结果与真实情况不符。

简化模型：热分析的简化可能没有考虑复杂的 热流分布 或 材料非线性行为，从而导致结果的偏差。

多体系统：在多镜头或多组件的系统中，各部件间的 热耦合 和 温度影响 可能没有充分考虑，从而影响分析结果。

4. 计算精度和求解器的选择

在 Zemax 中，热分析的求解器（如 有限元分析（FEA））可能存在计算精度或收敛问题。如果求解器的设置不合适，可能导致热分析的失效或不准。

求解器精度：如果选择的求解器不够精确，可能导致热场的估算误差。

计算设置：如 迭代次数、求解精度 等参数设置不当，可能导致计算结果收敛不良，进而影响分析结果的准确性。

二、Zemax热分析失效怎么调

当遇到 Zemax热分析失效 的情况时，可以通过调整模型、设置和求解器等来解决问题。以下是一些常见的调整方法：

1. 确保物理参数的准确设置

检查材料属性：确保光学元件的 材料属性（如 热膨胀系数、热导率 等）已正确设置。你可以使用 Zemax 提供的材料数据库，或者输入实际材料的物理参数。

调整热膨胀系数：确保光学元件的 热膨胀系数 与实际材料一致，避免由于热变形造成的不准确结果。

2. 准确设置热源和热负载

设置真实的热源输入：在 Zemax 中精确地设置光学系统中的热源，例如 太阳辐射、电子元件 或 LED 光源。输入热源的功率、分布等数据，确保与实际条件相符。

调整热负载估算：确保模型中考虑了 光学元件 或 电子元件 等部件的热负载，避免由于忽视某些部分的热效应而导致失效。

3. 提高计算精度和选择合适的求解器

选择合适的求解器：根据分析的精度要求，选择 有限元分析（FEA） 求解器或其他精确度较高的求解器。

增加迭代次数：提高 迭代次数 和 计算精度，以确保求解器的结果更加准确。

在 Zemax 的 Optimization（优化）面板中，可以调整相关的计算精度和设置，以确保分析结果的精确度。

4. 调整热分析模型

改善模型假设：避免过度简化，考虑 非线性热效应 和 热流的非均匀分布。如果模型中使用了均匀温度分布假设，尝试调整模型以考虑更多的热梯度和局部热效应。

改进热耦合效果：对于多组件的光学系统，确保组件之间的热耦合和相互影响得到充分考虑。如果系统比较复杂，考虑使用更多的物理效应来提高模型的精确性。

5. 进行多次调试和验证

逐步调试：进行小范围的调试和测试，逐步解决可能导致热分析失效的因素。

与实验数据对比：如果可能，使用实验数据来验证热分析的结果，确保模型设定和计算的合理性。

三、Zemax与热分析的集成应用

光学系统与热效应的结合：热分析对于 高精度光学系统（如卫星光学系统、望远镜、激光系统等）的设计至关重要。确保在设计过程中充分考虑热效应，以优化系统的性能。

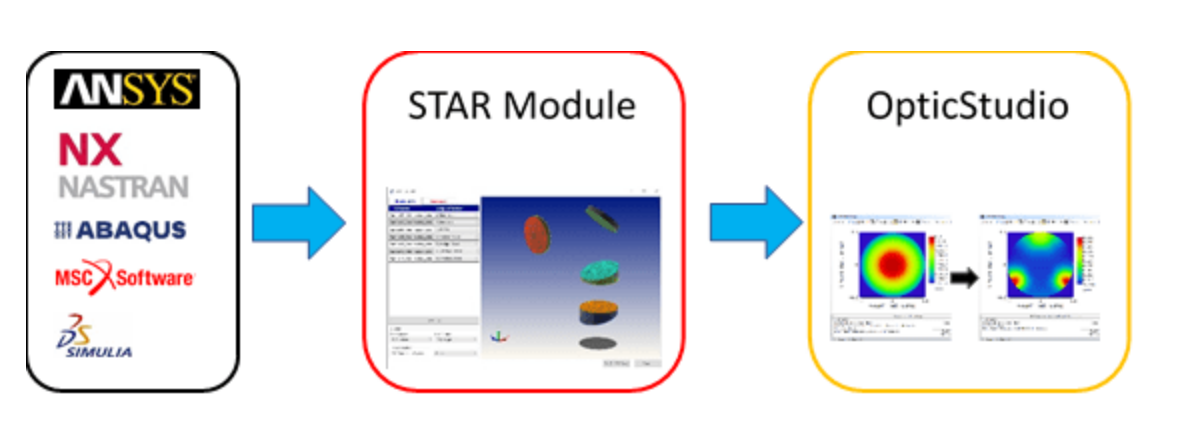

多物理场模拟：除了热分析，结合 Zemax 的 力学分析 和 光学分析，实现多物理场仿真，提高系统的整体设计精度。

热激光系统分析：对于涉及 激光系统 的应用，可以结合 Zemax 的 热分析功能 来优化激光器的 热管理 和 热影响，确保激光系统的稳定性和精度。

总结

Zemax热分析 的不准确性通常由 物理模型设定不当、热源和负载估算不准确、计算精度问题 等因素引起。通过仔细检查 物理参数、热源设置、求解器选择 和 热负载分析，可以有效调整和优化热分析结果。如果遇到热分析失效问题，逐步调整模型和设置，并通过与实验数据进行对比来确保分析的精度和稳定性。
