在光学设计中，光源的建模精度直接影响到系统的性能。Zemax OpticStudio支持两种格式的文件光源物体：二进制文件和ASCII文件。二进制文件能够高效存储大量光线数据，而ASCII文件则便于用户检查和理解光线数据的内容。将二进制文件转换为ASCII格式，可以帮助用户更直观地分析光线数据，尤其在调试和验证光源模型时更为重要。本文将详细介绍如何在OpticStudio中将二进制文件光源转换为ASCII文本文件，包括转换的步骤、源代码示例和注意事项。
一、为什么需要将二进制文件转换为ASCII？
1. **便于检查和调试**：ASCII文件以文本格式存储数据，用户可以直接打开并查看文件内容，便于检查光线数据的准确性和完整性。
2. **理解数据结构**：通过转换，用户可以更好地理解OpticStudio中光源使用的二进制文件和光束数据库文件（ZRD）的数据结构。
3. **修改和重用**：转换后的ASCII文件可以根据需要进行修改，以适应不同的光学设计需求。
二、二进制文件格式与ASCII文件格式
在进行转换之前，了解二进制文件和ASCII文件的格式是非常重要的。以下是两种格式的主要区别：
| 特性 | 二进制文件 | ASCII文件 |
|---|---|---|
| 存储方式 | 紧凑，适合存储大量数据 | 文本格式，易于阅读和编辑 |
| 文件大小 | 较小 | 较大，尤其是光线数量较多时 |
| 数据访问 | 需要特定的解析方式 | 可以直接查看和修改 |
| 使用场景 | 光线追迹时性能更好 | 数据检查、调试和修改 |
三、将二进制文件转换为ASCII的步骤
以下是将二进制文件光源转换为ASCII文本文件的具体步骤：
1. **准备源代码**：使用提供的C代码，将二进制文件转换为ASCII文件。以下是主要的代码结构：
```c
/* Define the data structure for the file header information */
typedef struct {
int Identifier;
int NbrRays;
char Description[100];
float SourceFlux;
float RaySetFlux;
float Wavelength;
float AzimuthBeg, AzimuthEnd;
float PolarBeg, PolarEnd;
long DimensionUnits;
float LocX, LocY, LocZ;
float RotX, RotY, RotZ;
float ScaleX, ScaleY, ScaleZ;
float unused1, unused2, unused3, unused4;
int reserved1, reserved2, reserved3, reserved4;
} NSC_RAY_DATA_HEADER;
/* Define the data structure for the ray information */
typedef struct {
float x, y, z;
float l, m, n;
float intensity;
} FLUX_ONLY;
typedef struct {
float x, y, z;
float l, m, n;
float flux, wavelength;
} SPECTRAL_COLOR;
int main(void) {
// 主调用代码
}
```
2. **输入文件名**：用户需要输入二进制输入文件 (.DAT) 和ASCII输出文件 (.txt) 的文件名。
```c
printf("Enter the name of the binary file to be converted (include full path): ");
gets(filein);
printf("Enter the name for the ASCII text file (include full path): ");
gets(fileout);
```
3. **打开文件**：程序将打开输入和输出文件，并读取输入文件的标题数据，以确认格式正确。
```c
fread(&nscrdh, 1, sizeof(NSC_RAY_DATA_HEADER), in);
```
4. **验证文件格式**：检查文件标识符和格式类型，以确保输入文件的有效性。
5. **写入输出文件**：将标题数据和光线信息写入ASCII输出文件。
```c
sprintf(disp, "%i %i \n", file_rays, file_dim, file_format, file_type);
fputs(disp, out);
```
四、应用程序的使用
将二进制文件转换为ASCII的应用程序（SourceFileRead.exe）可以通过双击图标启动。用户在程序中输入二进制文件和ASCII输出文件的名称，程序将开始转换过程。

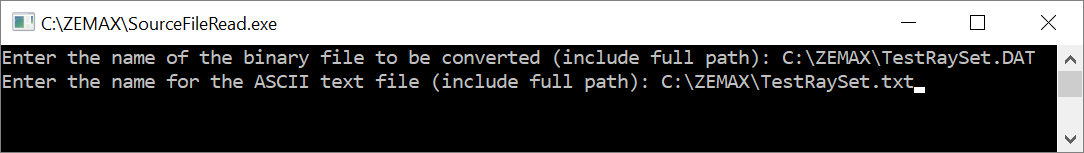

1. **启动程序**：双击SourceFileRead.exe，出现输入提示窗口。
2. **输入文件名**：根据提示输入二进制文件和ASCII输出文件的完整路径。
3. **生成输出文件**：程序运行需要一些时间，具体取决于输入文件的大小。输出文件的格式与OpticStudio帮助文件“NSC光源”章节所述的ASCII文件格式匹配。
五、注意事项
1. **文件路径**：确保输入和输出文件路径正确，避免因路径错误导致程序崩溃。
2. **数据完整性**：在使用ASCII文件进行光线追迹时，需注意数据的完整性，确保文件头信息正确。
3. **性能考虑**：在光线追迹时，建议尽量使用二进制文件，因为使用文本文件可能会导致系统运行速度变慢。
六、总结
通过上述步骤，用户可以在Zemax OpticStudio中将二进制文件光源成功转换为ASCII文本文件。这一过程不仅有助于用户检查和理解光线数据，还能为后续的光学设计提供便利。了解如何进行此转换，并掌握相关的源代码和使用方法，将为光学设计的精确性和效率提供有力支持。如果在转换过程中遇到任何问题，建议参考OpticStudio的帮助文件或联系技术支持以获取进一步的协助。
